Introducción
Las Fuente Conmutada Boost con Amplificador Operacional LM393 son uno de los convertidores DC-DC más utilizados en la electrónica moderna debido a su capacidad para elevar un voltaje de entrada a un nivel superior con una alta eficiencia energética. Aunque existen numerosos circuitos integrados especializados para controlar este tipo de convertidores, también es posible desarrollar soluciones utilizando componentes discretos que permiten comprender mejor su funcionamiento interno.
En este artículo analizaremos una Fuente Conmutada Boost con Amplificador Operacional LM393 diseñada alrededor del comparador LM393, donde la generación de la conmutación, el control del voltaje y las protecciones por sobrecorriente y sobretensión se realizan mediante electrónica analógica. Este diseño no solo ofrece un excelente desempeño, sino que constituye una magnífica herramienta para estudiar el funcionamiento de las fuentes conmutadas desde sus fundamentos.
Presentación
¡Bienvenido a UltraDavid37 Electrónica!
En esta ocasión conoceremos el funcionamiento de una fuente conmutada tipo Boost controlada mediante un amplificador operacional LM393. Analizaremos cada una de sus etapas, entenderemos cómo regula el voltaje de salida y descubriremos por qué este diseño representa una interesante alternativa a los controladores PWM comerciales.
Si eres estudiante, técnico o ingeniero electrónico, este proyecto te permitirá comprender el funcionamiento interno de un convertidor Boost de forma práctica y didáctica.
¿Qué es y cómo funciona?
Una fuente Boost es un convertidor electrónico encargado de aumentar un voltaje de corriente continua (DC) hasta un valor superior al de entrada.
Su funcionamiento se basa en almacenar energía en un inductor cuando un transistor MOSFET conduce. Posteriormente, al apagar el transistor, la energía acumulada es transferida hacia la salida mediante un diodo rápido, obteniendo un voltaje mayor que el de alimentación.
En este diseño, el encargado de generar la señal de conmutación es el comparador LM393, configurado como un multivibrador con realimentación positiva. De esta forma se obtiene una señal oscilante que controla el encendido y apagado del MOSFET de potencia.
A diferencia de los controladores PWM tradicionales, el LM393 permite implementar un sistema de regulación sencillo, robusto y con muy pocos componentes.
Antecedentes
Historia y surgimiento
Los convertidores Boost aparecieron como una solución eficiente para obtener tensiones elevadas sin recurrir a transformadores de gran tamaño.
Inicialmente se empleaban en equipos industriales y sistemas de alimentación especializados. Con el paso del tiempo comenzaron a incorporarse en:
⚡ Profundiza en este tema
Si te interesa aprender no solo cómo funciona este circuito sino también cómo diseñar circuitos electrónicos desde cero, te invito a conocer el curso completo:
🎓 Curso de Diseño de Circuitos Electrónicos
Aprenderás:
✅ Análisis de circuitos
✅ Métodos de diseño
✅ Simulación
✅ Selección de componentes
✅ Desarrollo de proyectos prácticos
Iluminación LED.
Equipos portátiles.
Automóviles.
Telecomunicaciones.
Sistemas solares.
Equipos médicos.
Actualmente forman parte de prácticamente cualquier dispositivo electrónico moderno.
Modelos actuales y sus problemas
La mayoría de los convertidores comerciales utilizan circuitos integrados como:
TL494
SG3525
UC3842
MC34063
XL6009
LM2577
Aunque ofrecen excelentes prestaciones, presentan algunas desventajas:
Mayor dependencia de circuitos integrados específicos.
Menor facilidad para comprender el funcionamiento interno.
Reparaciones más complejas.
Poca flexibilidad para realizar modificaciones educativas.
Mejoras presentadas
Este diseño incorpora varias características interesantes:
Control basado en un LM393.
Driver Push-Pull para el MOSFET.
Protección por sobretensión.
Protección por sobrecorriente.
Arquitectura completamente discreta.
Fácil mantenimiento.
Bajo costo de fabricación.
Estas características convierten al circuito en una excelente plataforma de aprendizaje para electrónica de potencia.
Características principales
Tipos
Dentro de los convertidores elevadores de tensión existen diferentes arquitecturas:
Boost convencional.
Boost sincrónico.
Boost intercalado.
Boost aislado.
Boost resonante.
El circuito presentado corresponde a un convertidor Boost convencional con control analógico discreto.
Apariencia y simbología
El circuito puede dividirse en cinco bloques principales:
Oscilador con LM393.
Driver Push-Pull.
MOSFET de potencia.
Etapa Boost.
Sistema de protección y realimentación.
Esta organización facilita el análisis individual de cada etapa durante el proceso de diseño y diagnóstico.

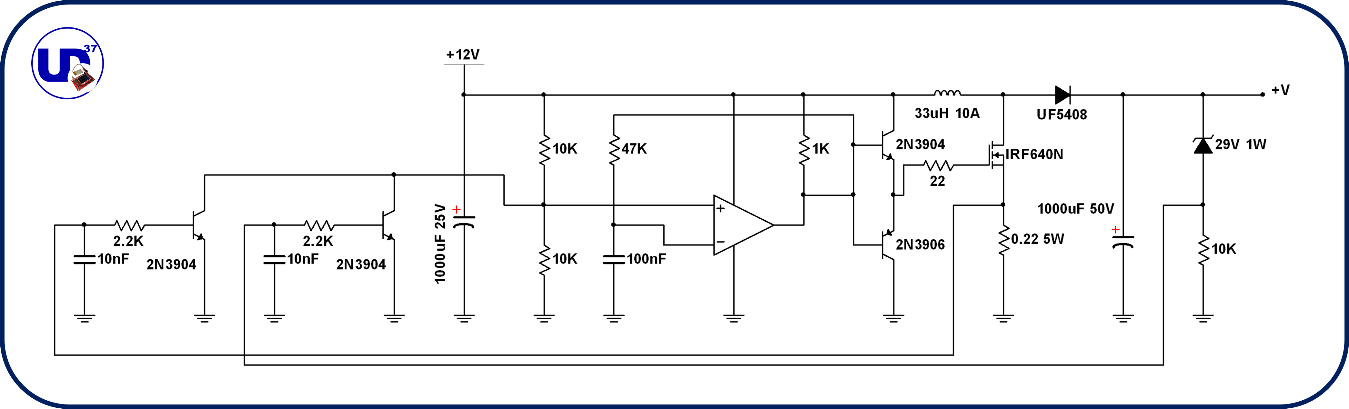

Estructura del circuito
El funcionamiento general puede resumirse de la siguiente manera:
El LM393 genera una señal oscilante.
El driver complementario amplifica la capacidad de corriente hacia la compuerta del MOSFET.
El IRF640 conmuta el inductor.
El inductor almacena energía.
El diodo UF5408 transfiere la energía hacia el condensador de salida.
La tensión aumenta hasta el valor establecido.
Las protecciones supervisan continuamente el funcionamiento del sistema.
Mediciones y codificaciones
Durante las pruebas del circuito es recomendable verificar:
Voltaje de entrada.
Voltaje de salida.
Corriente consumida.
Corriente del MOSFET.
Frecuencia de conmutación.
Temperatura del MOSFET.
Temperatura del diodo.
Rizado de salida.
Forma de onda en la compuerta.
Forma de onda sobre el inductor.
Estas mediciones permiten evaluar el rendimiento y detectar posibles anomalías durante el funcionamiento.
Gráficas y fórmulas
El principio de funcionamiento del convertidor Boost puede resumirse mediante la relación:
donde:
- Vin corresponde al voltaje de entrada.
- D representa el ciclo útil de conmutación.
En este proyecto, la regulación del voltaje no depende únicamente del ciclo útil, sino también del sistema de inhibición del oscilador implementado mediante el LM393 y las protecciones electrónicas.
Funcionamiento

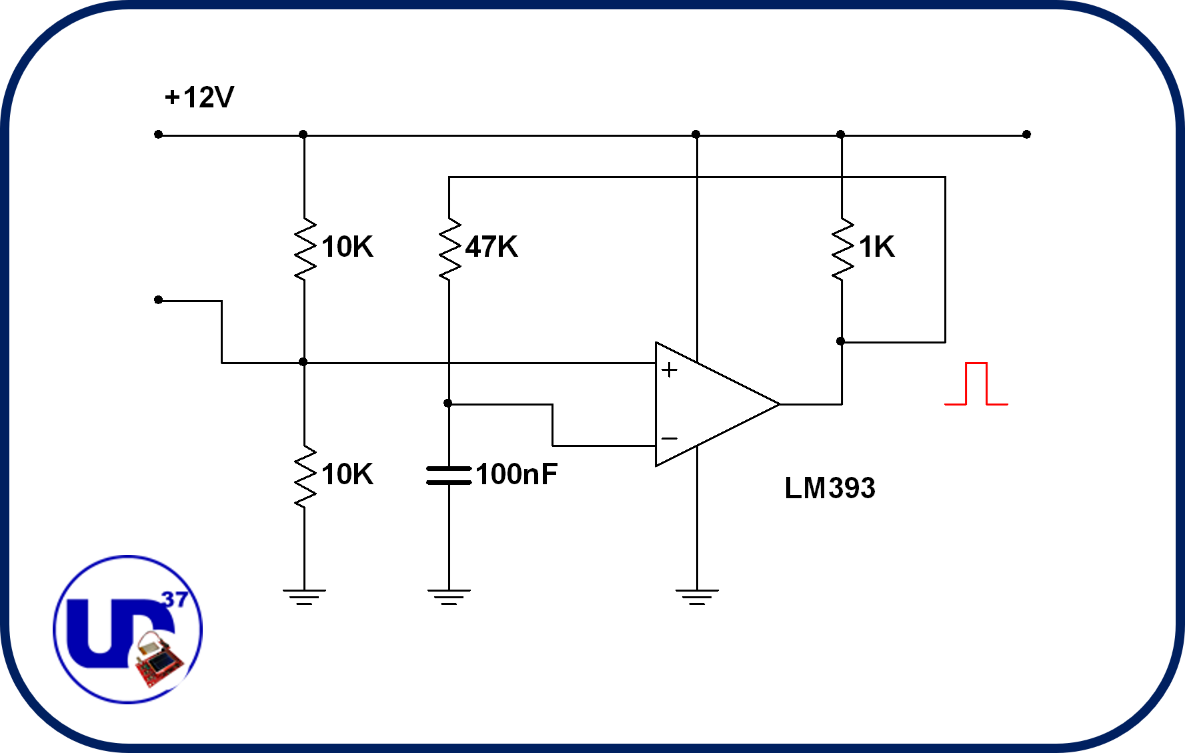

El LM393 trabaja como un multivibrador de relajación gracias a una realimentación positiva que genera la oscilación principal.

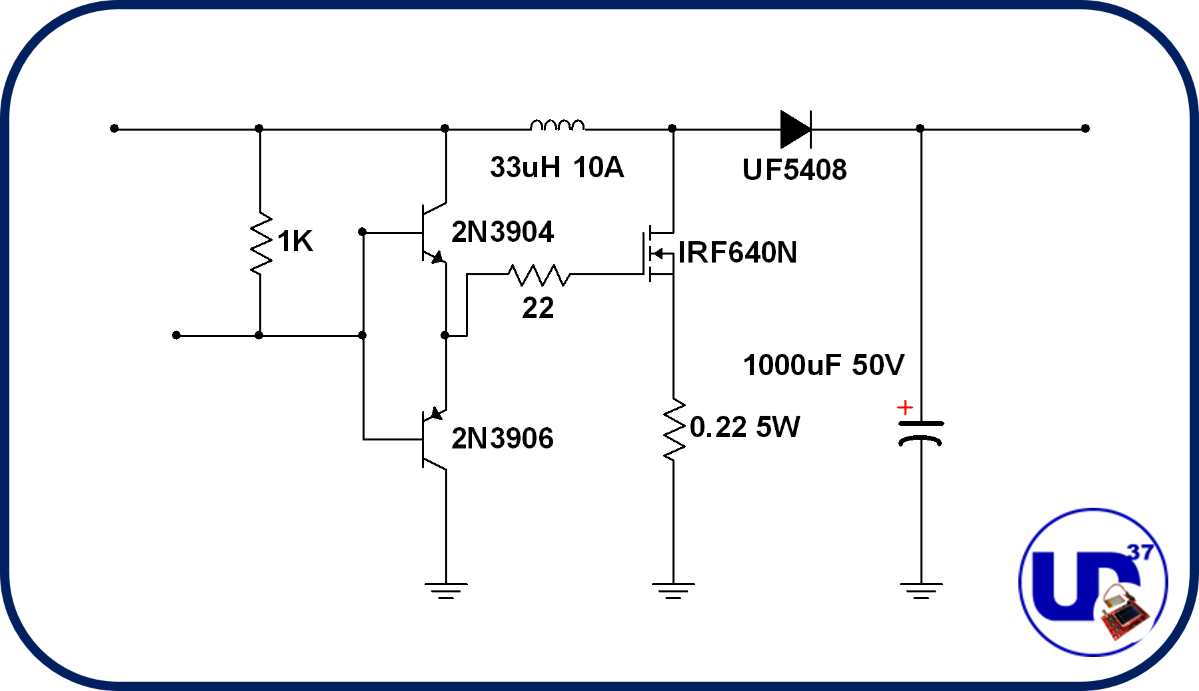

Su salida controla un driver formado por un transistor NPN y un transistor PNP, permitiendo cargar y descargar rápidamente la compuerta del MOSFET IRF640.
Mientras el MOSFET permanece encendido, el inductor almacena energía. Cuando el transistor se apaga, la corriente del inductor circula a través del diodo UF5408 cargando el condensador de salida y elevando el voltaje disponible para la carga.

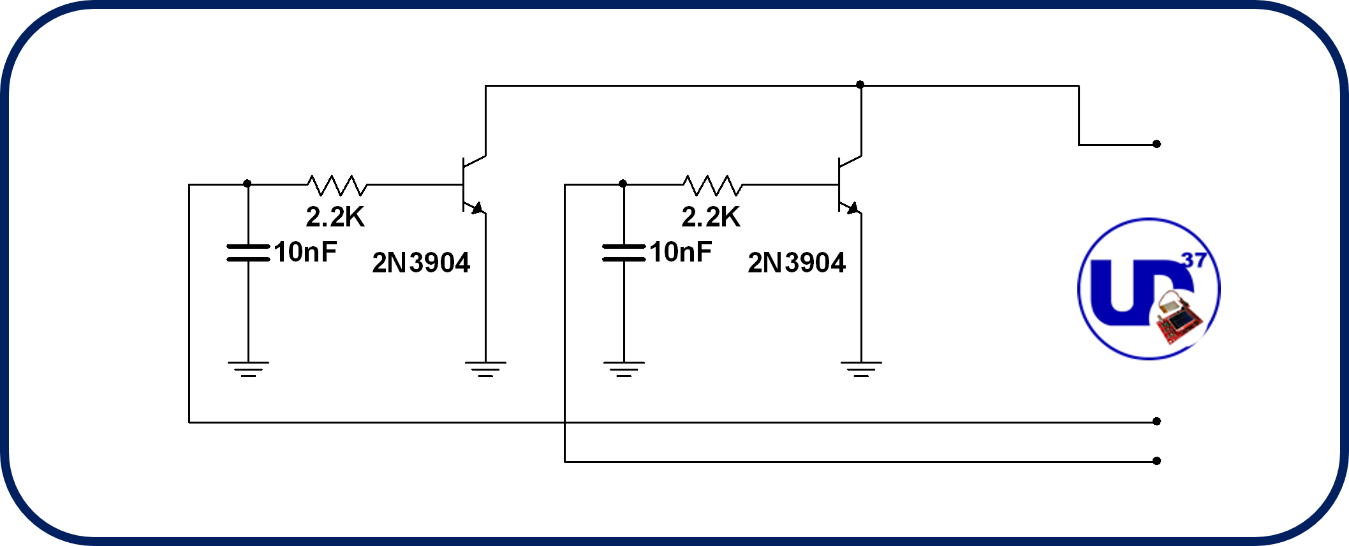

La regulación se realiza mediante dos sistemas de protección:
Protección por sobretensión

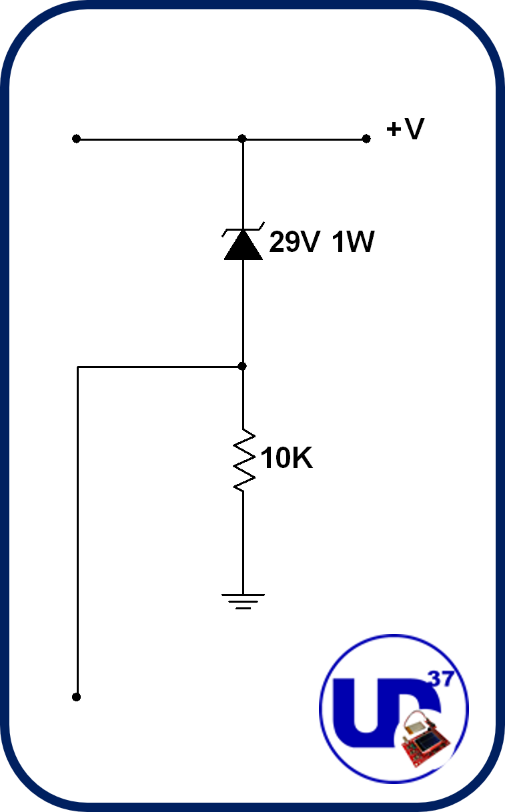

Cuando la salida alcanza aproximadamente los 29 V, el diodo Zener comienza a conducir activando uno de los transistores de control, el cual deshabilita temporalmente la oscilación del LM393 evitando que el voltaje continúe aumentando.
Protección por sobrecorriente

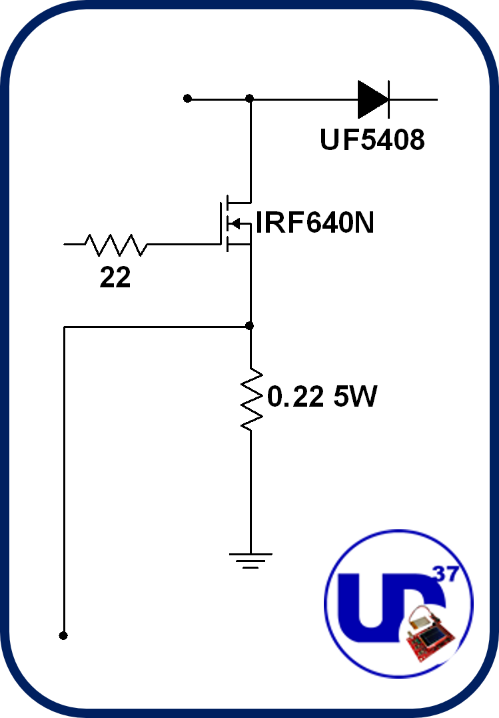

La resistencia de 0,22 Ω actúa como sensor de corriente del MOSFET. Si la corriente supera el valor establecido, la caída de tensión sobre esta resistencia activa el segundo transistor de protección, bloqueando nuevamente la oscilación del comparador hasta que la corriente regrese a un nivel seguro.
Este método de control resulta sencillo, eficiente y altamente confiable.
Aplicaciones y ejemplos
Este tipo de convertidor puede utilizarse en numerosos proyectos electrónicos, entre ellos:
Alimentación de equipos industriales.
Sistemas alimentados por baterías de 12 V.
Fuentes para amplificadores.
Sistemas de iluminación LED.
Equipos médicos.
Instrumentación electrónica.
Convertidores para laboratorios.
Proyectos educativos de electrónica de potencia.
Sistemas de energía solar.
Desarrollo de prototipos electrónicos.
Problemas y soluciones
Como cualquier fuente conmutada, este convertidor puede presentar algunos inconvenientes durante el montaje.
Voltaje de salida bajo
Verificar el valor del inductor.
Revisar el MOSFET.
Comprobar el diodo rápido.
Excesivo calentamiento del MOSFET
Revisar la frecuencia de trabajo.
Verificar la resistencia de compuerta.
Utilizar un disipador adecuado.
Salida inestable
Revisar el circuito de realimentación.
Verificar el condensador de temporización.
Comprobar el correcto funcionamiento del LM393.
Protección activándose constantemente
Verificar la resistencia sensor de 0,22 Ω.
Revisar la carga conectada.
Comprobar el estado del MOSFET.
Conclusión
La fuente conmutada Boost basada en el LM393 demuestra que es posible desarrollar convertidores DC-DC eficientes utilizando una arquitectura completamente discreta y de bajo costo. Su diseño combina simplicidad, protección y facilidad de mantenimiento, convirtiéndose en una excelente opción tanto para aplicaciones educativas como para proyectos experimentales.
Además de elevar el voltaje con un buen rendimiento, este circuito permite comprender el funcionamiento interno de un convertidor Boost desde una perspectiva práctica, facilitando el aprendizaje de conceptos fundamentales como la conmutación, el almacenamiento de energía en inductores, la regulación de tensión y la protección por sobrecorriente.
