Curso de Electrónica Básica #2.13 – El Tiristor SCR

Introducción

A medida que avanzamos en el estudio de la electrónica de potencia, encontramos dispositivos diseñados no solo para conducir corriente, sino para controlarla de forma inteligente y eficiente. Uno de los más importantes en este campo es el tiristor SCR.

El SCR es ampliamente utilizado en aplicaciones donde se requiere controlar grandes cantidades de energía, como reguladores de potencia, control de motores, dimmers de luz y sistemas industriales.

En este artículo aprenderás qué es un SCR, cómo funciona, sus características, aplicaciones y cómo utilizarlo correctamente en tus circuitos electrónicos.

¿Qué es un tiristor SCR?

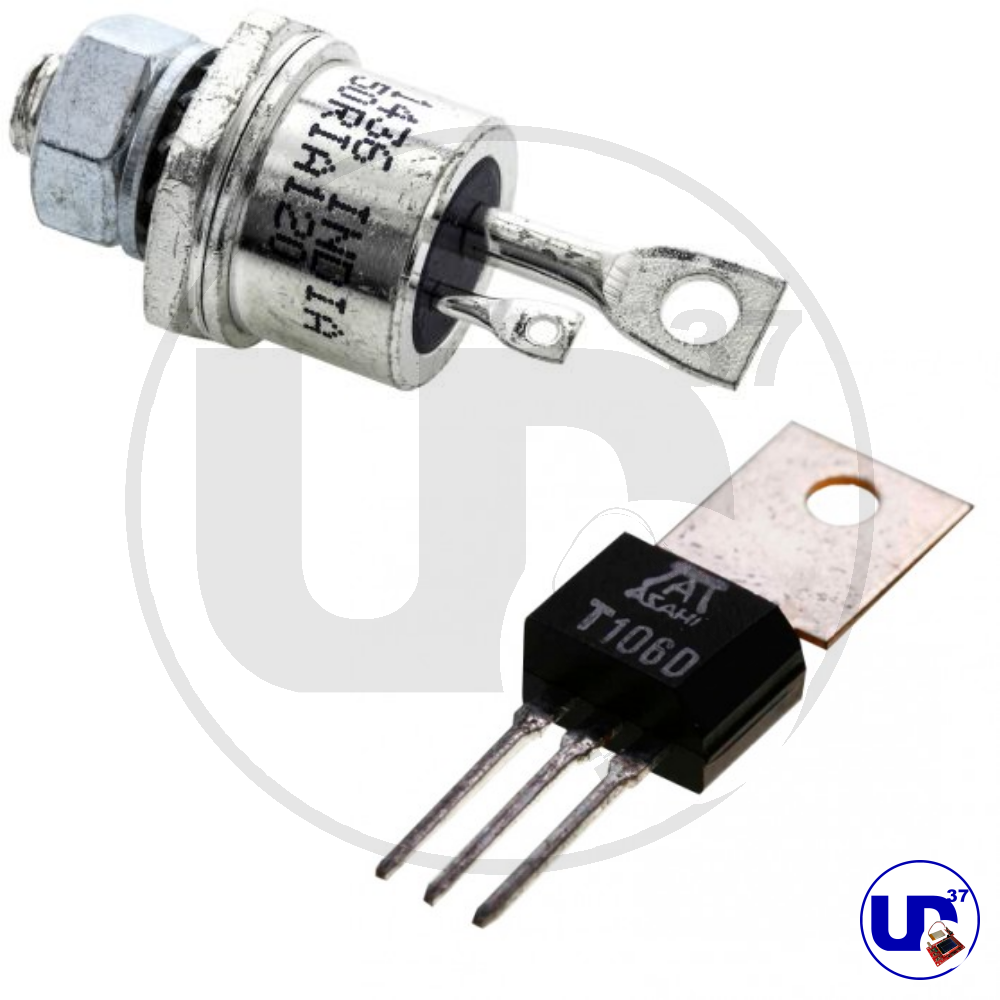

El SCR (Silicon Controlled Rectifier) es un dispositivo semiconductor de cuatro capas (PNPN) que funciona como un interruptor electrónico controlado.

A diferencia de un transistor:

👉 El SCR permanece encendido incluso después de retirar la señal de control.

En términos simples:

• Se activa con una señal en la compuerta
• Permite el paso de corriente
• Permanece encendido hasta que la corriente se interrumpe

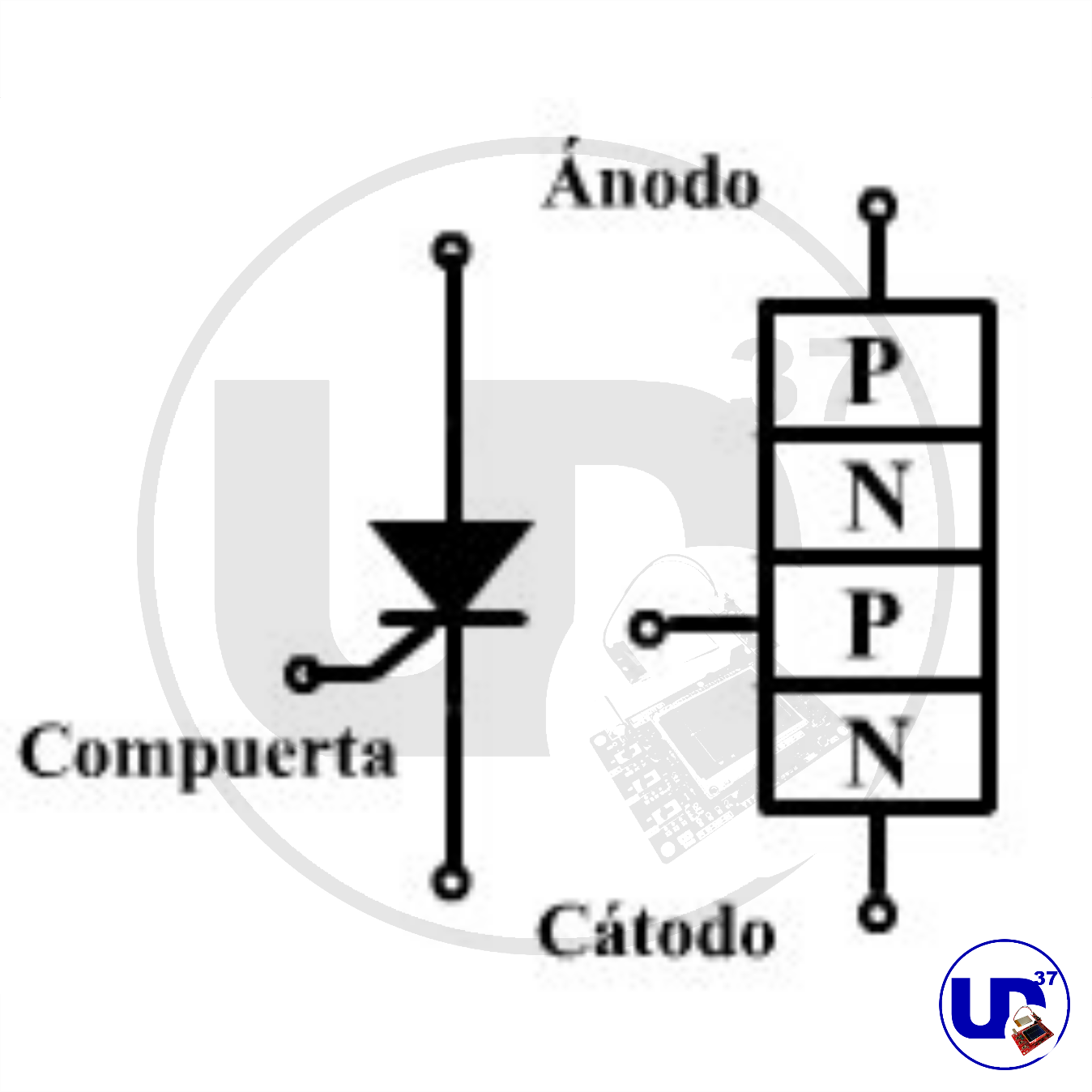

Estructura del SCR

El SCR tiene tres terminales:

• Ánodo (A)
• Cátodo (K)
• Gate (G)

📌 Está formado por cuatro capas semiconductoras:

• P – N – P – N

Símbolo del SCR

Es similar a un diodo, pero incluye una terminal adicional (Gate) que permite activarlo.

Funcionamiento del SCR

El SCR tiene un comportamiento muy particular.

1. Estado de bloqueo

• No conduce corriente
• Aunque haya voltaje entre ánodo y cátodo

2. Disparo (activación)

Ocurre cuando:

• Se aplica un pulso en la compuerta
• El ánodo está positivo respecto al cátodo

3. Conducción

• El SCR conduce completamente
• Permanece encendido

4. Apagado

⚠️ Importante:

El SCR no se apaga desde la compuerta.

Solo se apaga cuando:

• La corriente cae a cero
• Se interrumpe la alimentación

🔧 Condición de encendido del SCR

Donde:

• IA = Corriente de ánodo
• IL = Corriente de enclavamiento (latching current)

📌 Una vez superada esta corriente, el SCR queda encendido.

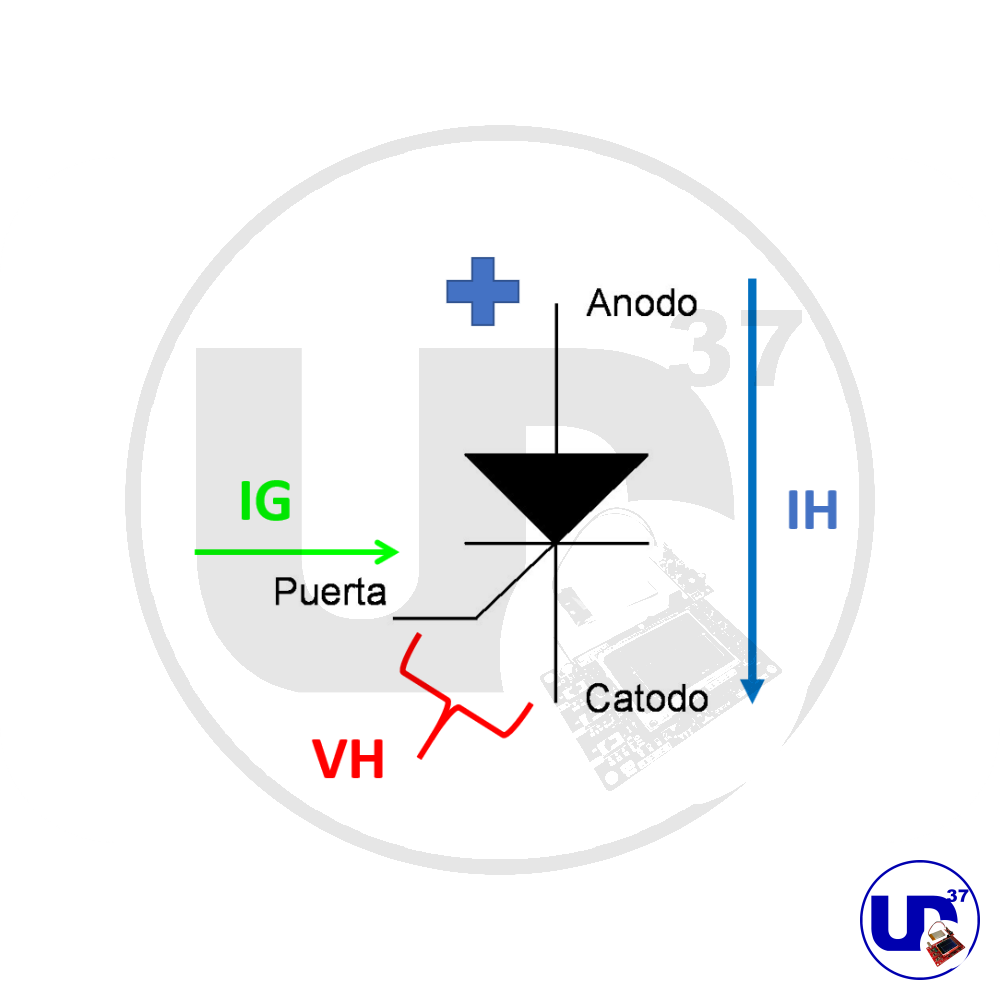

Corrientes importantes del SCR

1. Corriente de disparo (IG)

Corriente necesaria en Gate para activar el SCR

2. Corriente de enclavamiento (IL)

Corriente mínima para mantenerse encendido

3. Corriente de mantenimiento (IH)

Corriente mínima para no apagarse

Características principales

✔ Alta capacidad de corriente

✔ Alta capacidad de voltaje

✔ Bajo consumo en compuerta

✔ Alta eficiencia

Ventajas del SCR

✔ Ideal para control de potencia
✔ Soporta cargas grandes
✔ Bajo costo
✔ Alta robustez

Desventajas

❌ No se puede apagar desde Gate
❌ No apto para alta frecuencia
❌ Requiere circuitos adicionales para apagado

Aplicaciones del SCR

1. Control de potencia en AC

• Reguladores de luz (dimmers)

2. Control de motores

• Ajuste de velocidad

3. Rectificadores controlados

• Conversión AC-DC controlada

4. Sistemas industriales

• Control de energía

5. Calentadores eléctricos

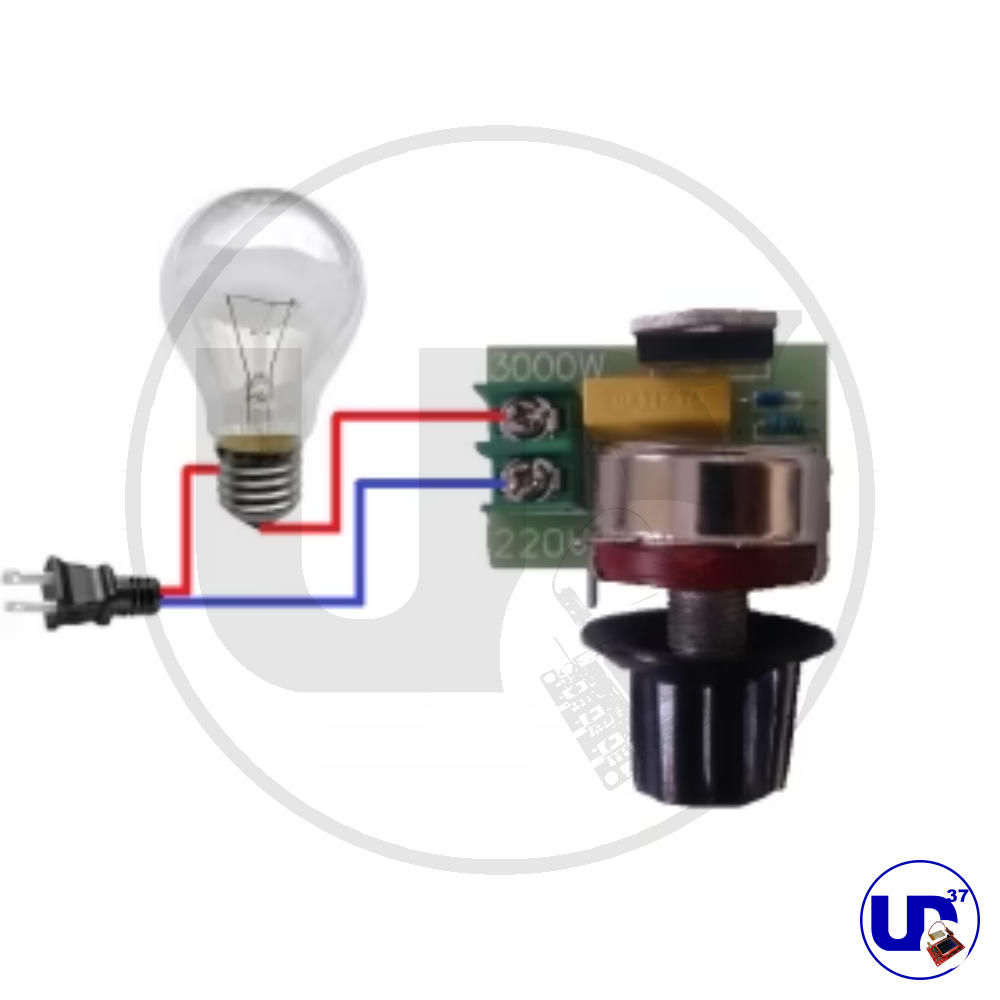

Ejemplo práctico: dimmer de luz

Un SCR puede controlar la potencia entregada a una lámpara.

Funcionamiento:

1. Se dispara en cierto punto del ciclo AC
2. Conduce el resto del ciclo
3. Se apaga en el cruce por cero

📌 Esto permite regular la intensidad de la luz.

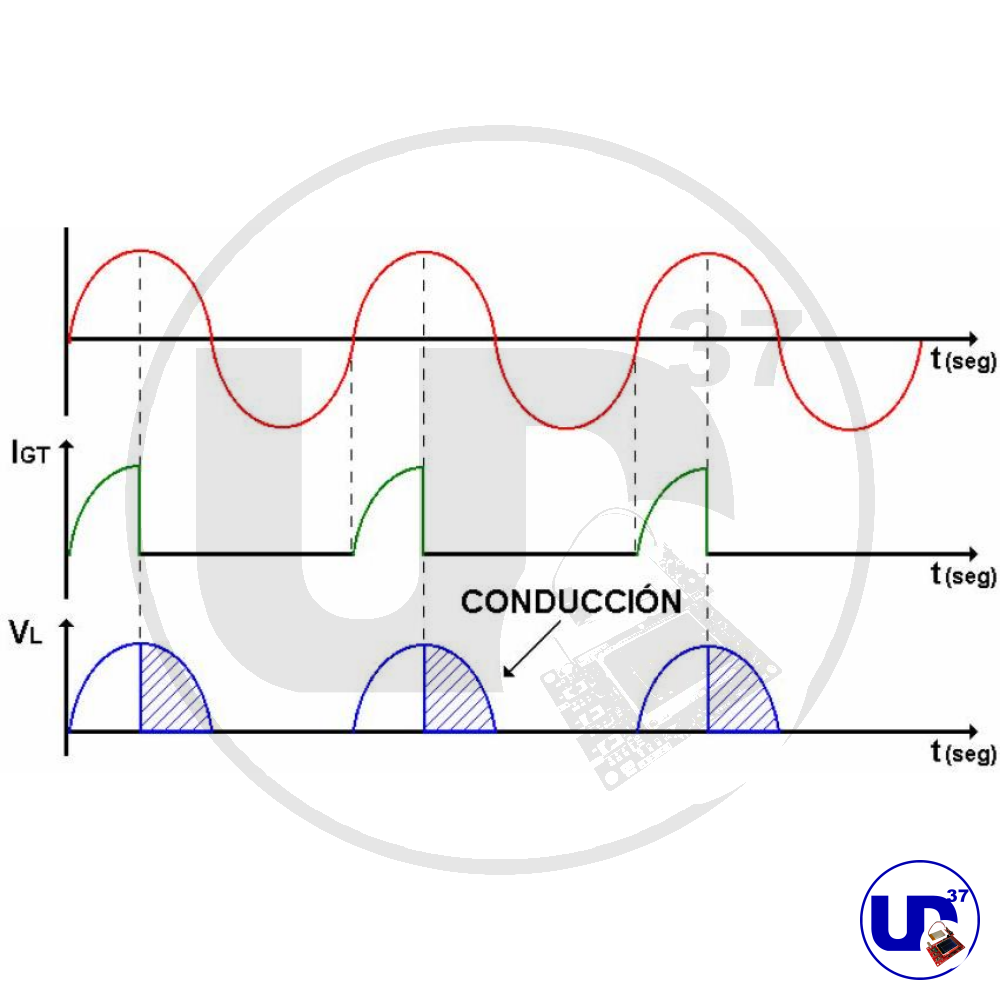

Control por ángulo de fase

El SCR permite controlar la potencia variando el momento de disparo.

Concepto:

• Disparo temprano → mayor potencia
• Disparo tardío → menor potencia

🔧 Control de potencia en AC

Donde:

• α = Ángulo de disparo

Diferencia entre SCR, MOSFET e IGBT

Característica	SCR	MOSFET	IGBT
Control	Pulso	Voltaje	Voltaje
Apagado	No controlado	Sí	Sí
Potencia	Muy alta	Alta	Muy alta
Frecuencia	Baja	Alta	Media

¿Cuándo usar un SCR?

Debes usar un SCR cuando:

• Trabajas con corriente alterna
• Necesitas control de potencia
• No requieres apagado rápido

Parámetros importantes del SCR

1. VAK máximo

Voltaje ánodo-cátodo máximo

2. IA máximo

Corriente máxima

3. IG

Corriente de disparo

4. Potencia

Límite térmico

Consideraciones de diseño

🔥 Disipación térmica

• Uso de disipadores
• Control de temperatura

⚡ Protección

• Snubbers RC
• Protección contra picos

Errores comunes al usar SCR

❌ No considerar corriente de mantenimiento

❌ No usar disipador

❌ Disparo incorrecto

❌ Uso en alta frecuencia

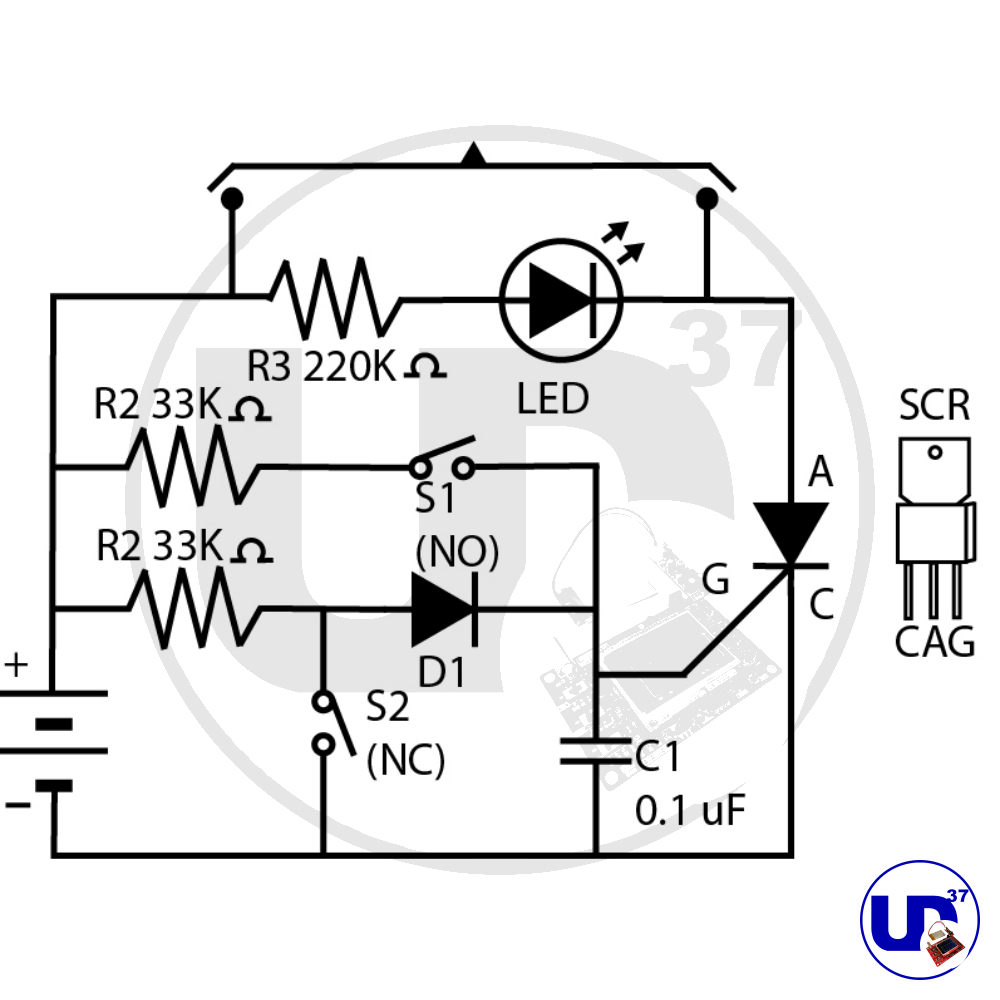

Prueba de un SCR

Se requiere:

• Fuente de alimentación
• Resistencia
• Pulso en Gate

📌 No es tan simple como probar un diodo o transistor.

Importancia del SCR en la electrónica

El SCR es fundamental porque:

• Permite controlar grandes cantidades de energía
• Es base de muchos sistemas industriales
• Sigue siendo muy utilizado por su robustez

Conclusión

El tiristor SCR es un dispositivo clave en la electrónica de potencia, especialmente en aplicaciones de control de energía en corriente alterna.

Su capacidad de mantenerse encendido después del disparo lo hace único y muy útil en sistemas donde se requiere control eficiente y robusto.

Dominar el SCR te permitirá diseñar sistemas de control de potencia, dimmers, reguladores y aplicaciones industriales.
