Curso de Electrónica Básica #2.12 – El Transistor IGBT

Introducción

A medida que avanzamos en el estudio de los dispositivos electrónicos, encontramos componentes diseñados específicamente para manejar altas potencias y voltajes elevados. Uno de los más importantes en este campo es el transistor IGBT.

El IGBT combina lo mejor de dos mundos: la facilidad de control del MOSFET y la capacidad de manejo de potencia del transistor bipolar (BJT). Por esta razón, es ampliamente utilizado en aplicaciones industriales, inversores, sistemas de energía y equipos de alta potencia.

En este artículo aprenderás qué es un IGBT, cómo funciona, sus características, ventajas, aplicaciones y cómo utilizarlo correctamente en tus proyectos electrónicos.

¿Qué es un transistor IGBT?

El IGBT (Insulated Gate Bipolar Transistor) es un dispositivo semiconductor de potencia que combina:

• La entrada de alta impedancia de un MOSFET
• La capacidad de conducción de corriente de un BJT

👉 En otras palabras:

Es un transistor controlado por voltaje que puede manejar altas corrientes y voltajes.

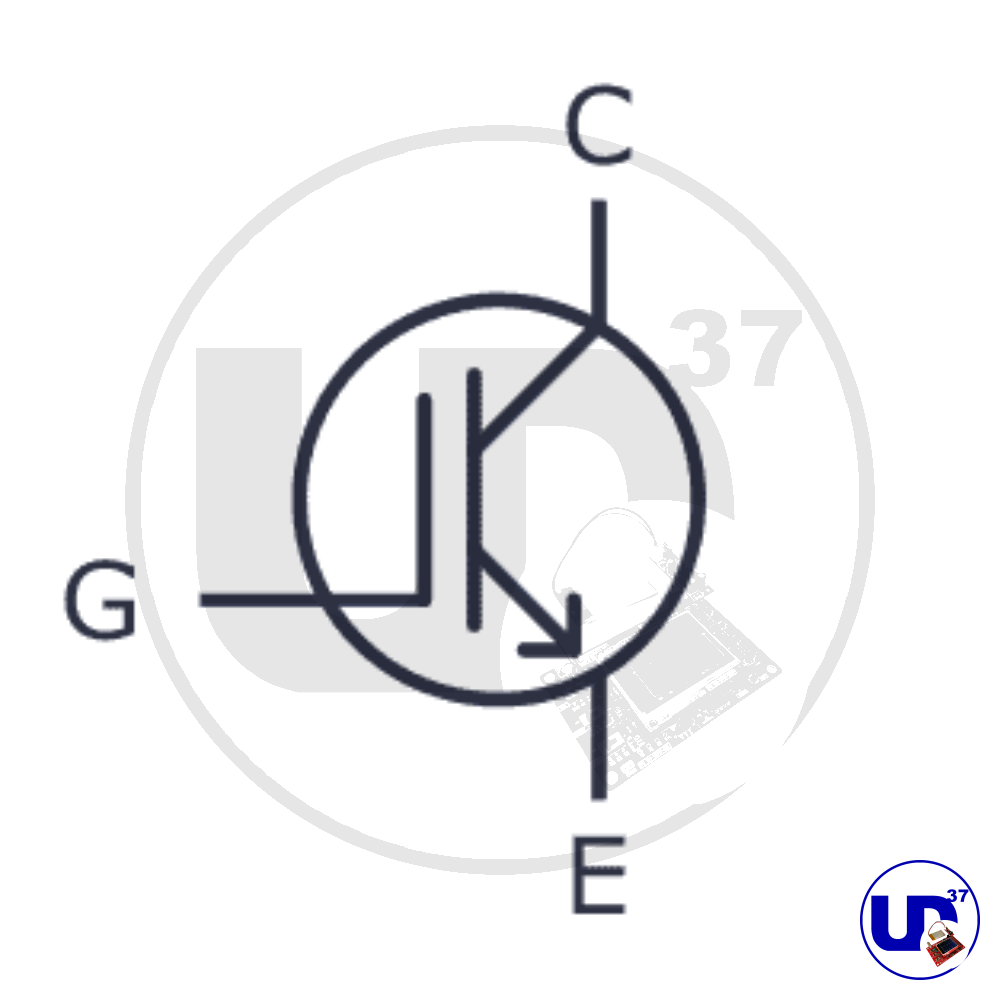

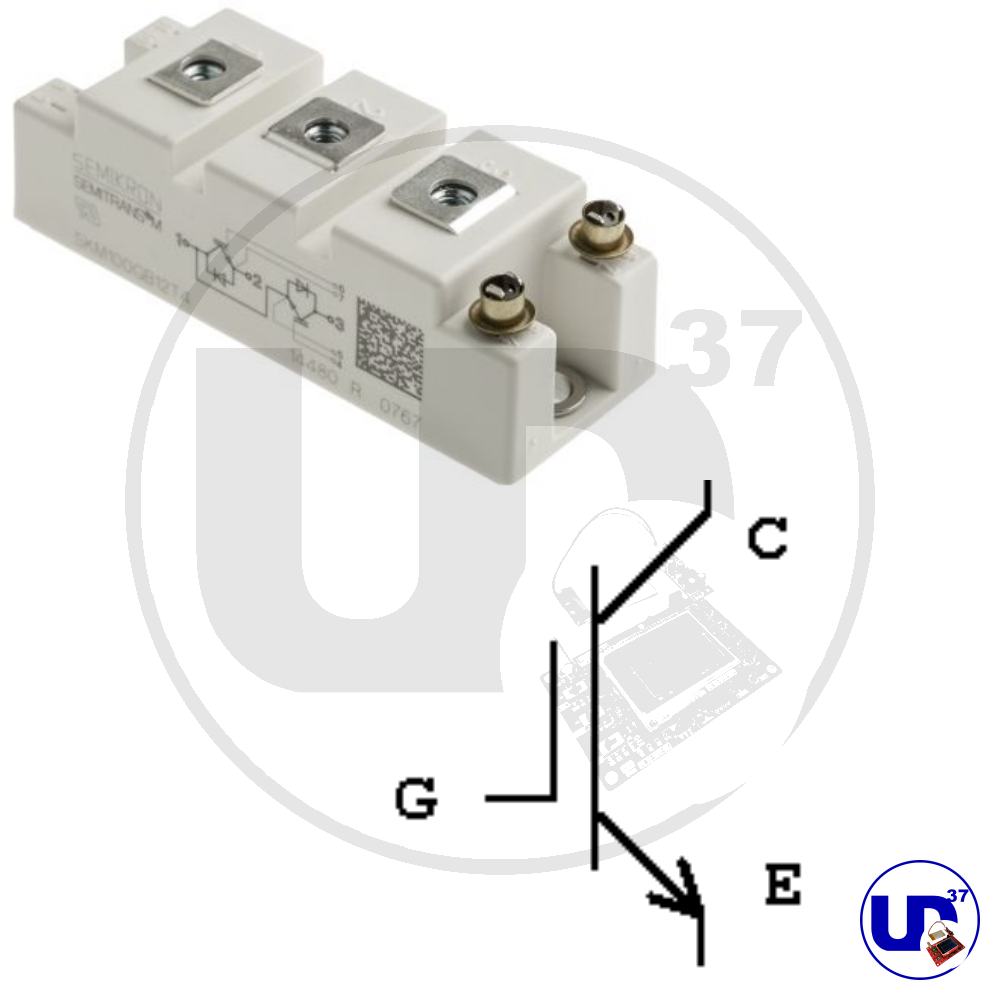

Estructura del IGBT

El IGBT tiene tres terminales principales:

• Gate (G) → Control
• Collector (C) → Entrada de potencia
• Emitter (E) → Salida de potencia

📌 Similar al MOSFET, pero con comportamiento interno diferente.

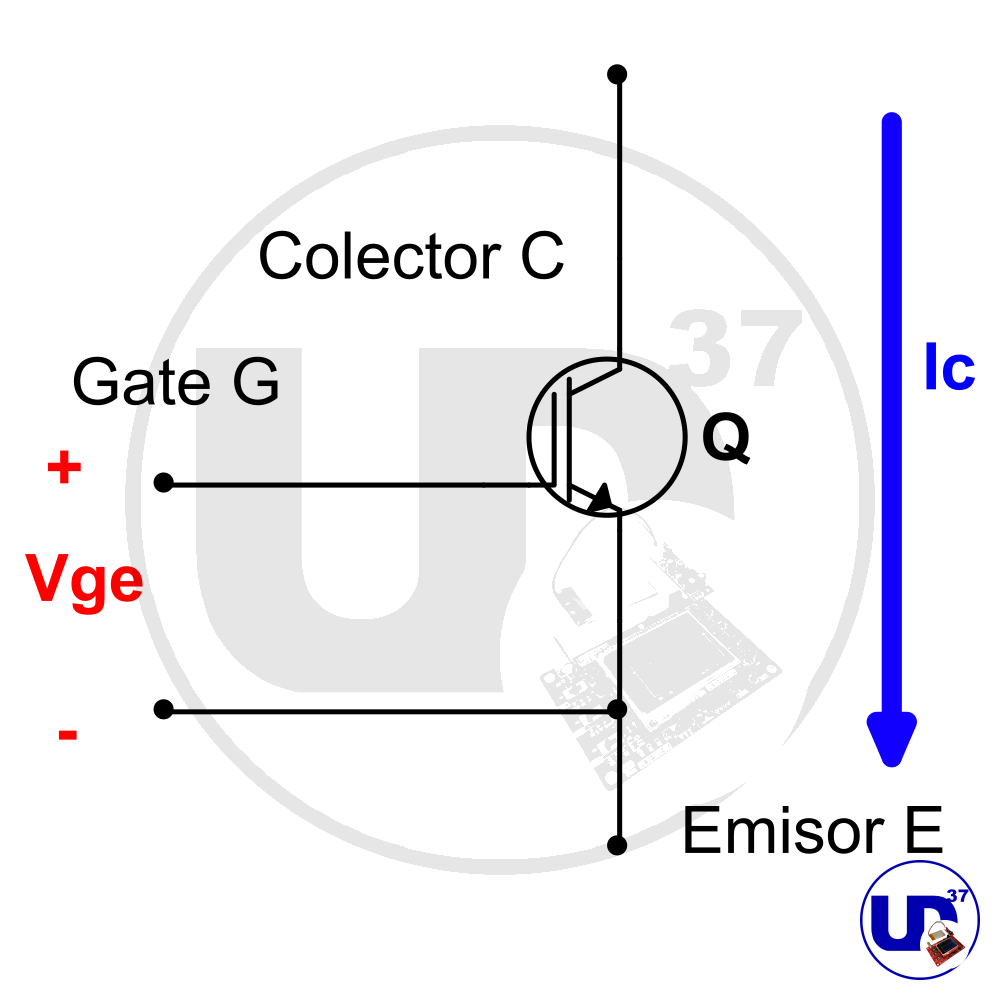

¿Cómo funciona un IGBT?

El IGBT se activa aplicando un voltaje positivo en la compuerta (Gate), lo que permite el flujo de corriente entre el colector y el emisor.

Proceso de funcionamiento:

1. Se aplica voltaje en Gate
2. Se crea un canal conductor (como en MOSFET)
3. Se activa conducción tipo BJT
4. Fluye corriente de alta potencia

🔧 Relación conceptual del IGBT

Donde:

• IC = Corriente del colector
• VGE​ = Voltaje Gate-Emitter
• Vth​ = Voltaje umbral
• gm​ = Transconductancia

Características principales del IGBT

1. Control por voltaje

• Similar al MOSFET
• No requiere corriente continua en la compuerta

2. Alta capacidad de potencia

• Soporta altos voltajes
• Maneja corrientes elevadas

3. Baja caída de voltaje en conducción

• Menor pérdida que un BJT en ciertas condiciones

4. Velocidad moderada

• Más lento que un MOSFET
• Más rápido que un BJT

Regiones de operación

1. Corte

• Sin voltaje en Gate
• No conduce

2. Conducción

• Voltaje aplicado en Gate
• Flujo de corriente entre colector y emisor

📌 El IGBT se usa principalmente como interruptor.

Comparación: IGBT vs MOSFET vs BJT

Característica	IGBT	MOSFET	BJT
Control	Voltaje	Voltaje	Corriente
Potencia	Muy alta	Alta	Media
Velocidad	Media	Alta	Baja
Aplicación	Industrial	Electrónica moderna	Analógica

Ventajas del IGBT

✔ Manejo de alta potencia
✔ Fácil control (voltaje)
✔ Buena eficiencia en alta tensión
✔ Ideal para aplicaciones industriales

Desventajas

❌ Más lento que MOSFET
❌ Pérdidas en conmutación
❌ Requiere driver adecuado

Aplicaciones del IGBT

El IGBT es fundamental en sistemas de potencia:

1. Inversores de potencia

• Conversión DC-AC
• Como el que estás desarrollando

2. Variadores de velocidad (VFD)

• Control de motores industriales

3. Fuentes de alta potencia

4. Sistemas de energía renovable

• Paneles solares
• Energía eólica

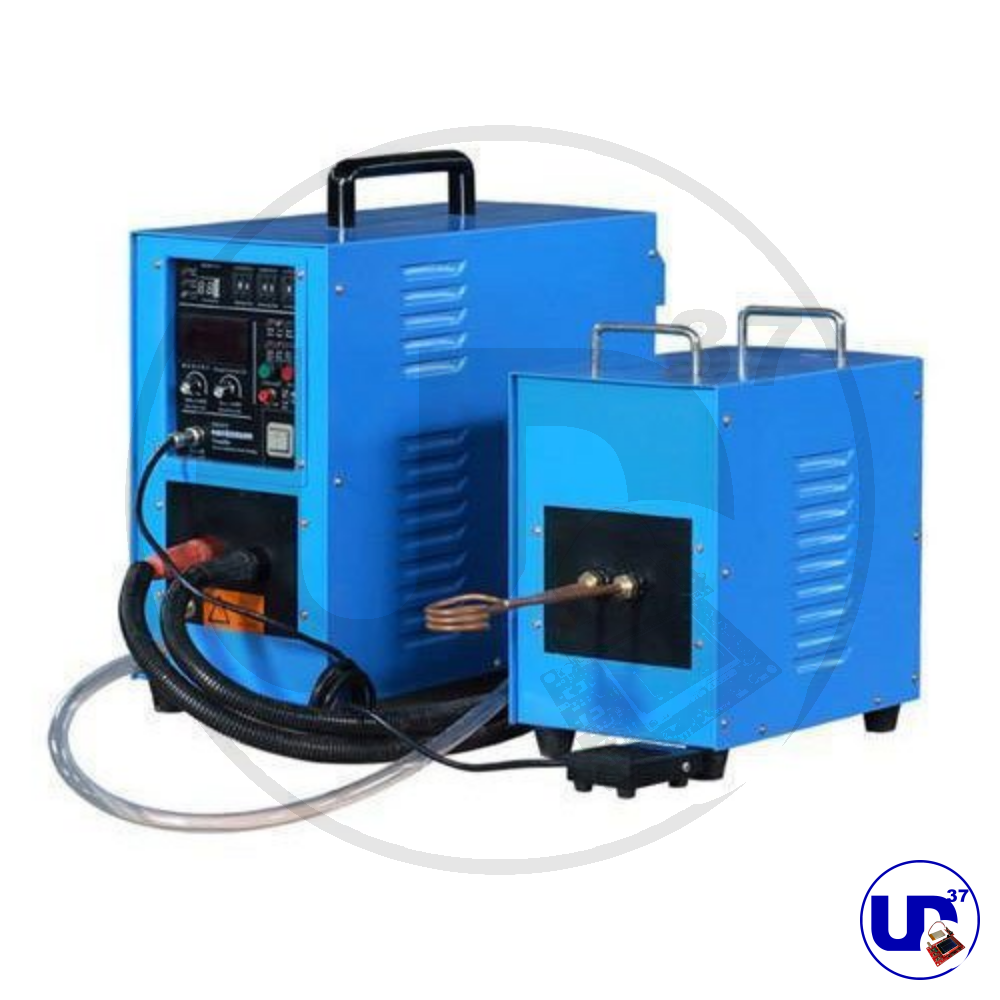

Hornos de inducción

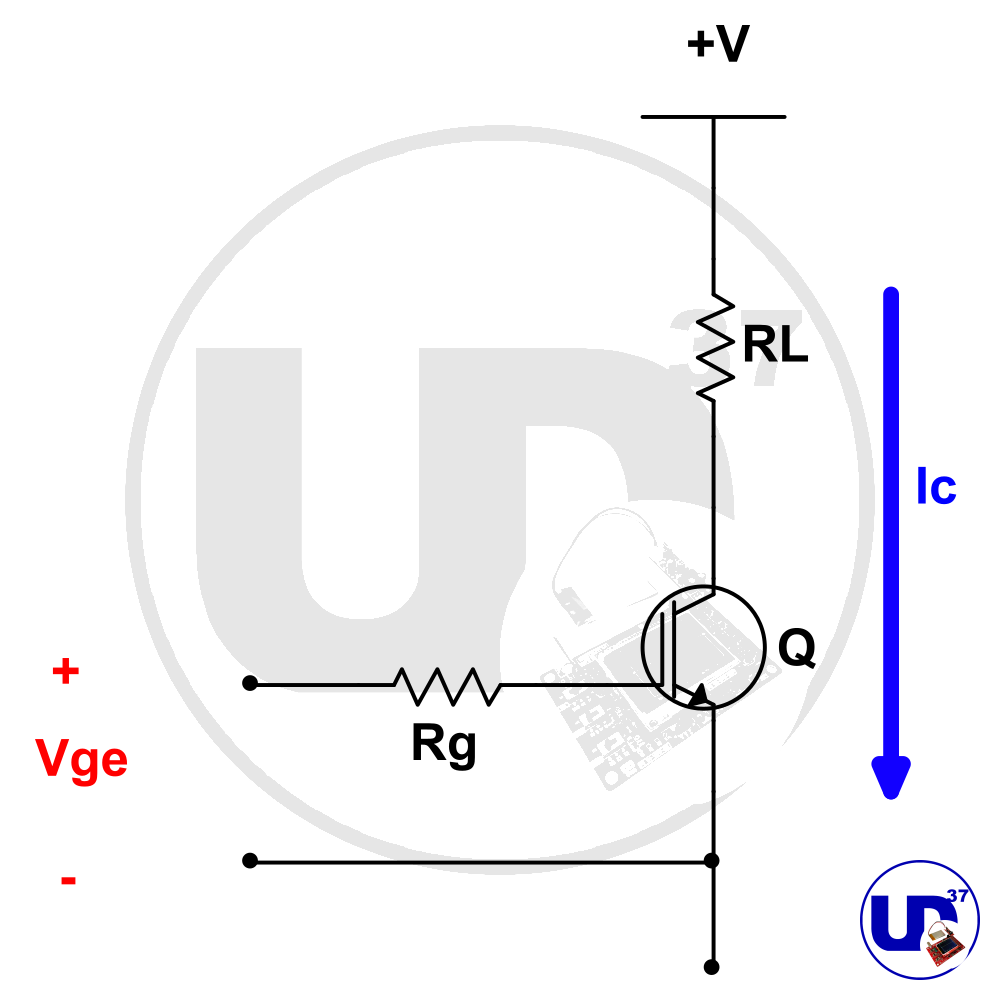

Ejemplo práctico: control de carga de alta potencia

El IGBT permite controlar:

• Resistencias industriales
• Motores grandes
• Sistemas de calefacción

Funcionamiento:

1. Señal de control en Gate
2. IGBT conduce
3. Se activa la carga

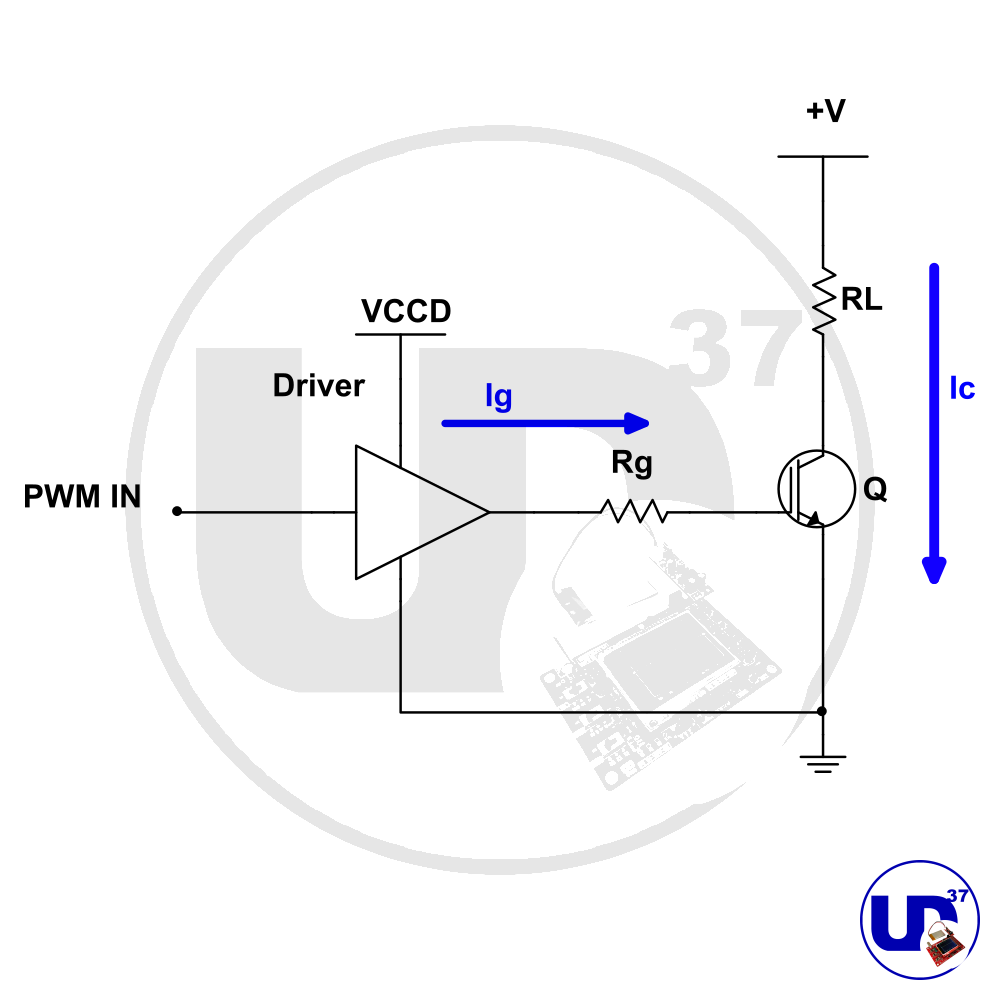

Importancia del driver para IGBT

⚠️ El IGBT no debe conectarse directamente a señales de control simples.

Se requiere un driver que:

• Aplique el voltaje correcto
• Controle la velocidad de conmutación
• Proteja el dispositivo

Parámetros importantes del IGBT

1. VGE máximo

Voltaje máximo Gate-Emitter

2. IC máximo

Corriente máxima

3. VCE máximo

Voltaje máximo

4. Potencia máxima

Límite térmico

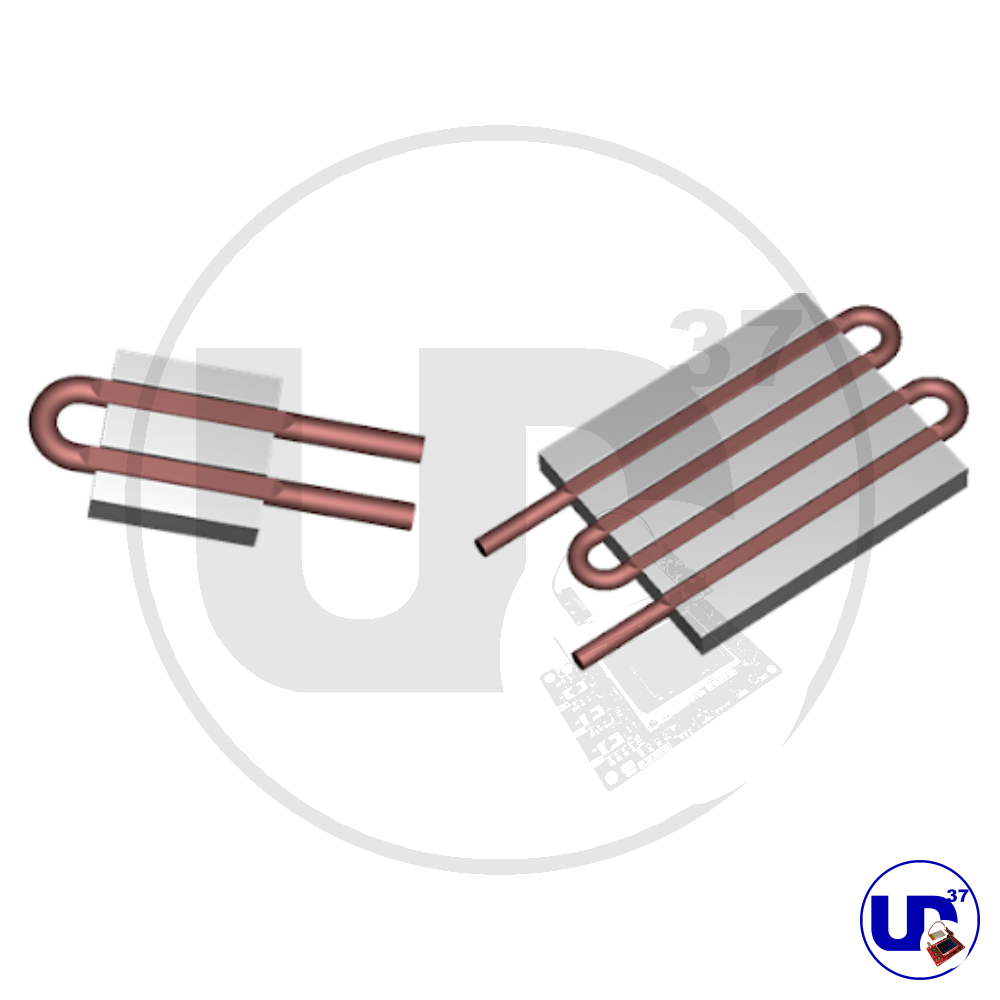

Consideraciones térmicas

El IGBT genera calor debido a:

• Pérdidas de conducción
• Pérdidas de conmutación

📌 Por esto se requiere:

• Disipadores
• Ventilación
• Diseño térmico adecuado

Errores comunes al usar IGBT

❌ No usar driver adecuado

❌ No considerar disipación térmica

❌ Exceder voltaje o corriente

❌ Conmutar a frecuencias muy altas

Diferencia clave entre MOSFET e IGBT

👉 Regla práctica:

• MOSFET → Alta frecuencia, menor potencia
• IGBT → Alta potencia, menor frecuencia

¿Cuándo usar un IGBT?

Debes usar un IGBT cuando:

• El voltaje es alto (>300V)
• La potencia es elevada
• La frecuencia no es extremadamente alta

Importancia en la electrónica moderna

El IGBT es fundamental porque:

• Permite controlar grandes cantidades de energía
• Es clave en la industria
• Hace posible los sistemas como inversores y hornos de inducción

Conclusión

El transistor IGBT es un dispositivo esencial en la electrónica de potencia moderna. Su capacidad para manejar altos voltajes y corrientes, junto con su control sencillo por voltaje, lo convierte en una herramienta indispensable para aplicaciones industriales y de alta potencia.

Dominar el IGBT te permitirá avanzar hacia proyectos avanzados como inversores, controladores de motores y sistemas de energía.

Recomendación para avanzar

El siguiente paso ideal en tu curso es:

• Drivers para MOSFET e IGBT
• PWM
• Electrónica de potencia aplicada
