Introducción a los Circuitos Electrónicos: Conceptos Básicos para Principiantes
Los circuitos electrónicos son el corazón de la tecnología moderna, presentes en casi todos los dispositivos que usamos diariamente, desde smartphones hasta sistemas de energía complejos. Entender los conceptos básicos de los circuitos electrónicos es fundamental para cualquier persona que desee adentrarse en el mundo de la electrónica, ya sea por hobby o como carrera profesional. Esta guía te proporcionará una introducción clara y sencilla a los principios esenciales que debes conocer.
1. ¿Qué es un Circuito Electrónico?
Un circuito electrónico es una interconexión de componentes electrónicos que permite el flujo de corriente eléctrica para realizar una función específica, como amplificar una señal o encender una luz LED. Los circuitos pueden variar desde configuraciones muy simples con solo dos o tres componentes hasta diseños complejos con miles de ellos, como en una computadora.
Los elementos básicos de un circuito incluyen:
- Fuente de energía: Proporciona la electricidad que alimenta el circuito. Ejemplos: baterías o fuentes de alimentación.
- Componentes pasivos: Como resistencias, condensadores e inductores, que controlan el flujo de la corriente.
- Componentes activos: Como transistores y diodos, que amplifican o controlan las señales eléctricas.
2. Componentes Básicos de un Circuito Electrónico
Para empezar a diseñar o comprender circuitos electrónicos, es esencial familiarizarse con los componentes más comunes:
- Resistencia: Un componente que limita el flujo de corriente en un circuito. Se mide en ohmios (Ω) y su valor determina cuánta corriente puede pasar.
- Condensador: Almacena energía en forma de campo eléctrico y libera esa energía cuando es necesario. Se mide en faradios (F).
- Diodo: Permite que la corriente fluya en una sola dirección, bloqueando el flujo en sentido contrario. Son fundamentales en la rectificación y en la protección de circuitos.
- Transistor: Un componente activo que puede amplificar señales eléctricas o actuar como un interruptor controlado. Hay dos tipos principales: BJT y MOSFET.
- Circuito integrado (IC): Un conjunto de componentes miniaturizados en un solo chip que puede realizar diversas funciones, como amplificación, procesamiento de señales, entre otros.
3. Tipos de Circuitos Electrónicos
Los circuitos electrónicos pueden clasificarse en dos grandes categorías:
- Circuitos analógicos: Utilizan señales eléctricas continuas que pueden variar en el tiempo. Un ejemplo común es un amplificador de audio.
- Circuitos digitales: Operan con señales discretas, generalmente en dos estados: alto (1) y bajo (0). Estos circuitos son fundamentales para computadoras, microcontroladores y muchos dispositivos electrónicos modernos.
4. Ley de Ohm: La Base de los Circuitos

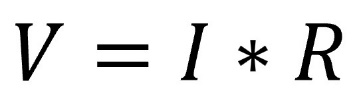

La ley de Ohm es un concepto fundamental en electrónica, que establece la relación entre el voltaje (V), la corriente (I) y la resistencia (R) en un circuito. Se expresa con la fórmula:
Esto significa que el voltaje es igual a la corriente multiplicada por la resistencia. Si conoces dos de estos valores, puedes calcular el tercero. La ley de Ohm es crucial para entender cómo los diferentes componentes interactúan en un circuito y cómo diseñar circuitos eficientes.
5. Series y Paralelo: Cómo Conectar Componentes
Los componentes en un circuito pueden conectarse de dos maneras principales: en serie o en paralelo.
- Serie: Los componentes están conectados uno tras otro, formando una única ruta para el flujo de corriente. La corriente es la misma en todos los componentes, pero el voltaje se divide entre ellos.
- Paralelo: Los componentes están conectados en ramas separadas, lo que proporciona múltiples rutas para el flujo de corriente. El voltaje es el mismo en todos los componentes, pero la corriente se divide entre ellos.
La combinación de estos dos tipos de conexiones te permitirá crear circuitos más complejos y versátiles.

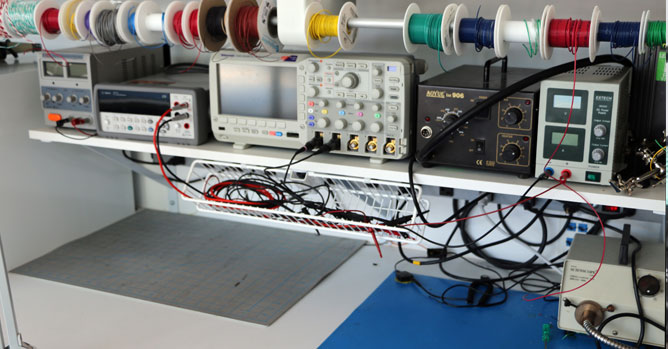

6. Herramientas para Trabajar con Circuitos Electrónicos
Para trabajar con circuitos electrónicos, necesitarás algunas herramientas esenciales:
- Multímetro: Sirve para medir voltaje, corriente y resistencia.

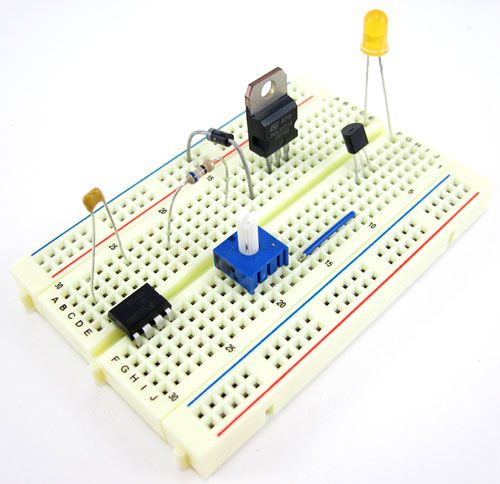

- Protoboard (placa de pruebas): Una herramienta muy útil para montar y probar circuitos sin necesidad de soldar.
- Osciloscopio: Permite visualizar las señales eléctricas en un circuito en forma de onda.
- Generador de funciones: Produce señales de prueba para evaluar cómo responde un circuito.
7. Introducción a la Simulación de Circuitos
Hoy en día, muchos ingenieros y aficionados utilizan software de simulación de circuitos antes de construir un prototipo físico. Programas como LTSpice, Proteus o Tinkercad te permiten diseñar y probar circuitos virtualmente, ahorrando tiempo y recursos. La simulación es una excelente manera de experimentar con diferentes configuraciones y aprender sin riesgo de dañar componentes.
8. Importancia de la Alimentación y el Puesto a Tierra
Una parte crítica de cualquier circuito electrónico es la correcta alimentación y el uso adecuado de las conexiones a tierra. La alimentación proporciona la energía necesaria para que el circuito funcione, y el polo a tierra es crucial para estabilizar el circuito y evitar problemas de sobrecarga o ruido eléctrico.
Es esencial asegurarse de que los voltajes de alimentación sean los adecuados para evitar dañar los componentes y que la conexión a tierra sea confiable para garantizar la seguridad y el rendimiento del circuito.
9. ¿Cómo Empezar con tus Proyectos de Electrónica?
Si eres principiante, te recomiendo que empieces con proyectos sencillos como un circuito LED con un interruptor o un temporizador básico. Estos proyectos te ayudarán a comprender cómo fluyen las señales y a familiarizarte con los componentes.
Para proyectos más avanzados, como la construcción de amplificadores o controladores de motor, necesitarás un conocimiento más profundo de los componentes activos y las técnicas de diseño. Afortunadamente, hay muchos recursos disponibles, incluyendo tutoriales y videos en línea.
10. Asesoría Online para tus Proyectos Electrónicos
Si estás listo para llevar tus conocimientos al siguiente nivel, UltraDavid37 Electrónica ofrece servicios de asesoría online en proyectos electrónicos. Desde circuitos básicos hasta diseños más avanzados, estamos aquí para guiarte paso a paso en el desarrollo de tus proyectos. Ya sea que necesites ayuda con la selección de componentes o con la simulación de un circuito, nuestros expertos están disponibles para ayudarte.
Visítanos en www.ud37electronica.com para más información y consulta nuestros servicios de asesoría personalizados.
11. Conclusión
Entender los conceptos básicos de los circuitos electrónicos es el primer paso para sumergirte en el fascinante mundo de la electrónica. Desde el conocimiento de componentes hasta la ley de Ohm y las conexiones en serie y paralelo, estos principios son esenciales para construir y diseñar circuitos efectivos. Si necesitas orientación en cualquier parte del proceso, no dudes en contactarnos para recibir asesoría experta y personalizada.
