Usos de la Pinza Amperimétrica: Cómo Funciona, Tipos, Mediciones y Aplicaciones Prácticas en Electrónica

Introducción

La pinza amperimétrica (también conocida como pinza ampèric, clamp meter o amperímetro de pinza) es una herramienta fundamental en el mundo de la electricidad y la electrónica. Permite medir corrientes eléctricas de forma práctica, segura y sin necesidad de abrir el circuito. En entornos industriales, comerciales o residenciales, las pinzas amperimétricas son aliadas clave para diagnóstico, mantenimiento e instalación de sistemas eléctricos.

En este artículo exploraremos a fondo qué es una pinza amperimétrica, su funcionamiento, tipos, simbología, fórmulas matemáticas relevantes, métodos de medición, ejemplos prácticos, simulaciones y experimentaciones aplicables, y casos de uso. Al final incluiré una sección de problemas y soluciones para que puedas ilustrar su uso en proyectos reales.

Este contenido está optimizado para SEO con palabras clave como “pinza amperimétrica”, “uso de pinza amperimétrica”, “cómo funciona pinza amperimétrica”, “medición de corriente con pinza”, entre otras.

Qué es la pinza amperimétrica

La pinza amperimétrica es un instrumento eléctrico que permite medir la corriente que circula por un conductor sin necesidad de interrumpir el circuito. En lugar de insertar un amperímetro convencional en serie, simplemente se abre la “pinza” para abrazar el conductor. Su principio se basa en detectar el campo magnético generado por la corriente, y luego transformarlo en una lectura en amperios.

De acuerdo con la definición de la Wikipedia, la pinza amperimétrica “consta de un sensor, en forma de pinza, que se abre y abraza el cable cuya corriente queremos medir” y esto permite evitar abrir el circuito, lo que mejora la seguridad y eficiencia.

En términos históricos, se le reclama a la empresa francesa Chauvin-Arnoux (1934) y a la estadounidense Pyramid Instrument Co. su invención.

Ventajas y limitaciones principales

Ventajas:

No es necesario desconectar el circuito, lo que acelera las mediciones y evita interrupciones.
Mayor seguridad para el operario al no requerir contacto directo con conductores activos.
Puede manejar corrientes elevadas (decenas a centenas de amperios) que serían riesgosas con instrumentos convencionales.

Limitaciones:

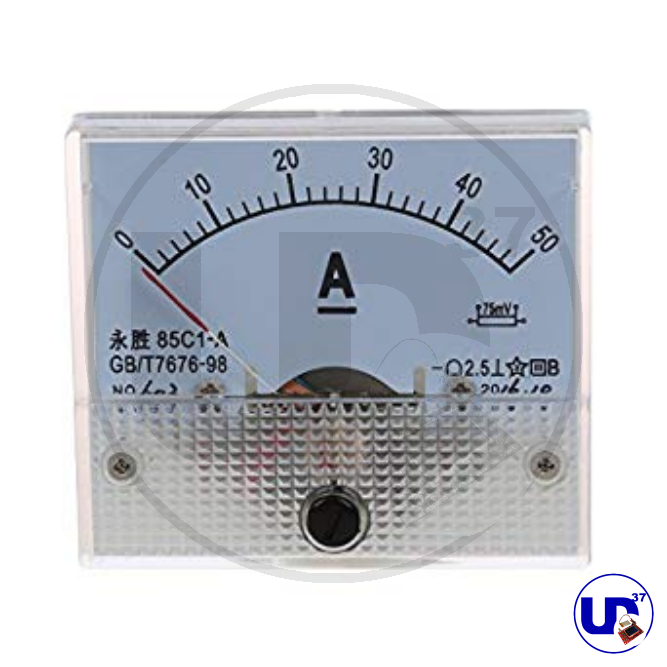

En ciertos casos la precisión es menor que la de un amperímetro clásico en baja corriente.
No todas las pinzas pueden medir corriente continua (DC); algunas están limitadas a corriente alterna (AC).
La medición de corrientes con formas de onda distorsionadas puede generar errores si el instrumento no es de verdadero valor eficaz (TRMS).

Funcionamiento de la pinza amperimétrica

Para comprender los usos más avanzados de una pinza, es crucial conocer cómo funciona internamente.

Principio de medición electromagnética

La pinza amperimétrica mide la corriente mediante el efecto magnético de la corriente que circula por un conductor:

Una corriente eléctrica III que circula por un conductor genera un campo magnético que lo rodea (Ley de Ampère / Biot-Savart).
La “pinza” actúa como un núcleo magnético con una bobina (o sensor) que rodea al conductor.
Ese campo magnético induce una señal (voltaje) en la bobina o sensor, proporcional a la corriente que genera ese campo.
Esa señal es procesada electrónicamente para transformarse en una lectura de corriente, generalmente en amperios.

Dependiendo del tipo de sensor, el método de conversión interna varía (transformador de corriente, efecto Hall, bobina de Rogowski).

Tipos de sensores / métodos

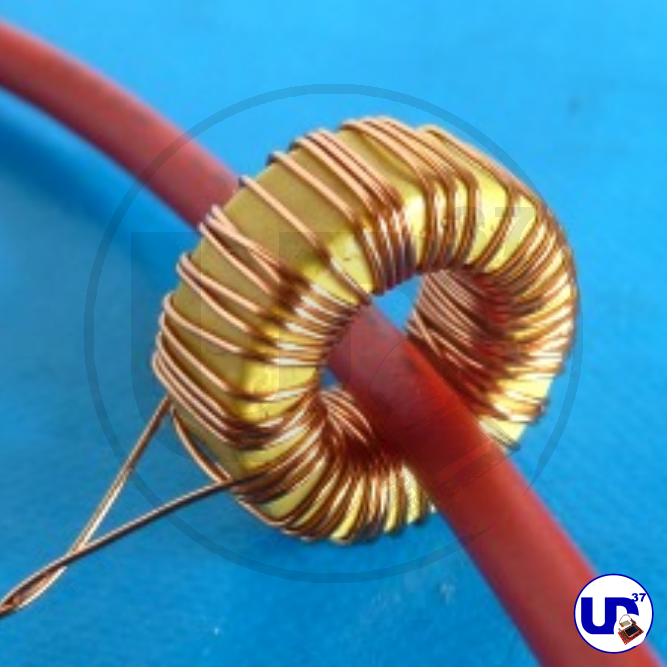

Transformador de corriente (CT, Current Transformer):
En este método, el conductor que va abrazado por la pinza actúa como “primario” con una sola vuelta, y la bobina interna de la pinza es el “secundario” con muchas vueltas. La corriente inducida en ese secundario es proporcional a la corriente original, conforme al principio de transformador. Este tipo generalmente mide solo AC.

Ventaja: linealidad, buen comportamiento con corrientes altas.
Desventaja: no mide DC, puede saturarse con campos magnéticos fuertes.

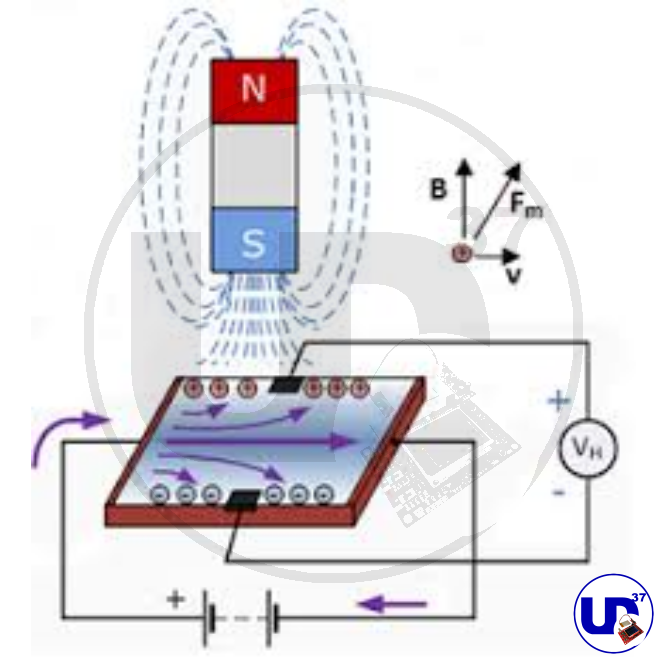

Sensor de efecto Hall:
Aquí la pinza incluye un elemento Hall que detecta el campo magnético directamente y genera una tensión proporcional, que puede medirse para AC o DC. Este tipo de pinza se conoce como pinza AC/DC.

Ventaja: mide tanto AC como DC, útil para circuitos con corrientes mixtas.
Desventaja: puede depender del diseño del circuito magnético y de calibración.

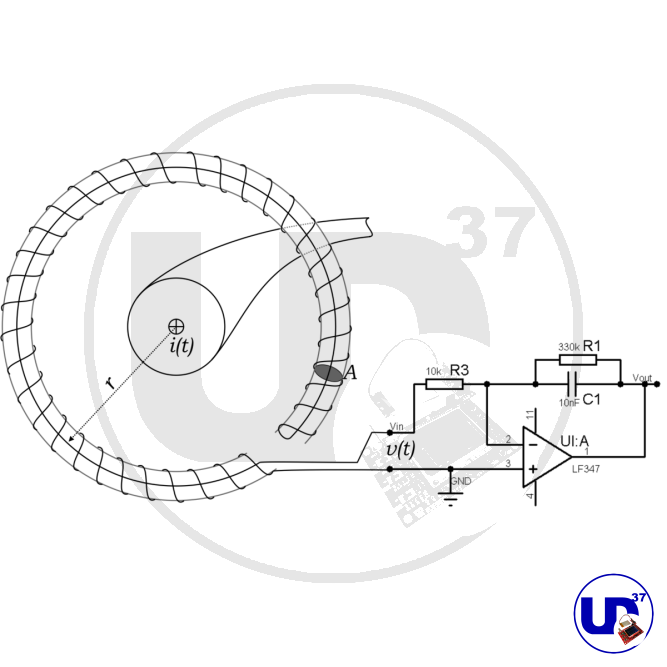

Bobina de Rogowski (flexible):
En esta versión la pinza es una bobina flexible sin núcleo ferromagnético. Mide la tasa de cambio del flujo magnético (dΦ/dt), por lo que la señal debe integrarse para obtener la corriente. Es ideal para corrientes alternas (AC).

Ventaja: gran linealidad, flexibilidad, apta para cables grandes o difíciles de alcanzar.
Desventaja: no mide DC directamente, requiere electrónica de integración adicional.

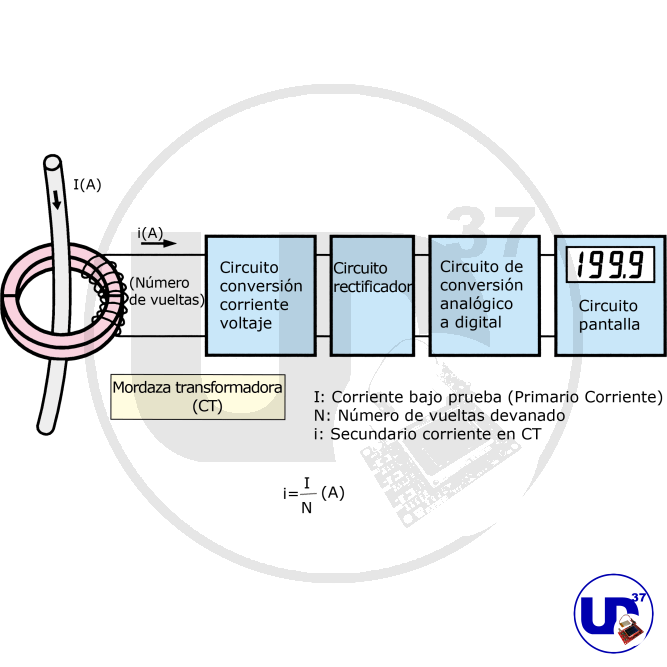

Esquema interno simplificado

Donde el sensor puede ser una bobina de transformador, un elemento Hall o una bobina Rogowski.

Cálculo y conversión interna

La señal inducida en la bobina o sensor, digamos un voltaje vs, es proporcional a la derivada del flujo magnético:

Donde NNN es el número de vueltas en la bobina interna, y Φ\PhiΦ es el flujo magnético vinculado al conductor. El flujo es proporcional al campo magnético generado por la corriente III. En transformadores ideales:

Con I1 la corriente en el conductor (primario) y I2 la inducida en el secundario (pinza). La electrónica convierte I2 en un valor de I1 basado en esa relación de transformación.

En el caso de sensores Hall y Rogowski, el cálculo es más complejo y se basa en calibraciones, amplificación, integración digital, filtros y compensaciones para errores, ruido y distorsiones.

Antecedentes y evolución

La pinza amperimétrica ha evolucionado con el paso del tiempo:

Inicialmente existía como instrumento analógico o mecánico, con una sola función: medir corriente AC mediante un transformador de corriente rudimentario.
Con el avance de la electrónica se integraron circuitos digitales, pantallas, memorias, funciones adicionales (voltaje, resistencia, continuidad).
Luego se introdujo la tecnología de efecto Hall para medir DC además de AC.
Más recientemente han surgido las pinzas con sensores Rogowski flexibles, capaces de abarcar cables gruesos o instalaciones complejas.
Además, los modelos actuales incorporan funciones como medición de corriente de arranque (inrush), cálculo de potencia, factor de potencia, análisis de armónicos, y conectividad digital.

El “ABC de las pinzas amperimétricas” de Fluke señala que las pinzas modernas ofrecen funciones como voltaje, continuidad, resistencia, y más allá de su uso original.

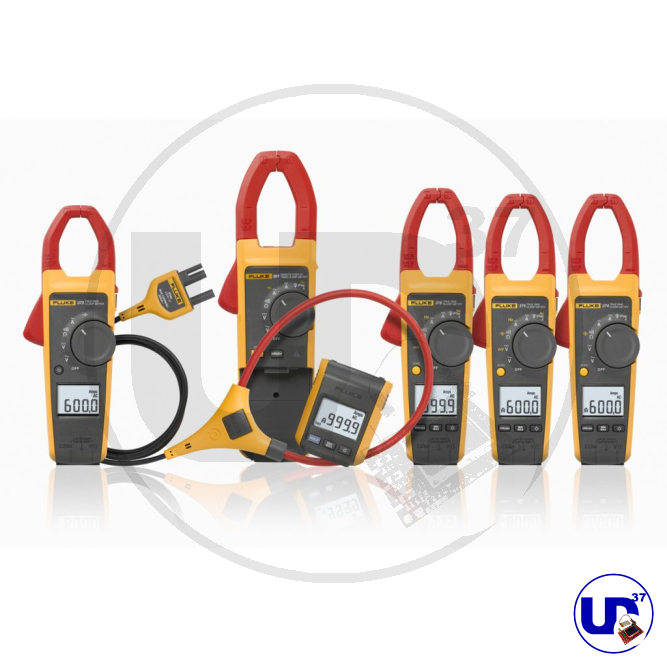

Tipos de pinzas amperimétricas

Según el principio de medición y aplicaciones, podemos distinguir varios tipos:

Pinza de transformador de corriente (solo AC):
Usan núcleo ferromagnético y bobina secundaria. Adecuadas para muchas aplicaciones eléctricas en corriente alterna.
Pinza AC/DC (efecto Hall):
Permiten medir corrientes continuas y alternas. Son más versátiles, especialmente para equipos electrónicos, baterías, fuentes de alimentación.
Pinza flexible (Rogowski):
Favorecidas cuando no se puede abrazar un cable rígido (espacios estrechos) o en conductores grandes. Solo miden AC.
Pinza de verdadero valor eficaz (TRMS):
Algunas pinzas (de cualquier tipo) están diseñadas para calcular el valor eficaz a partir de formas de onda distorsionadas. Son esenciales en instalaciones modernas con cargas no lineales (inversores, variadores, fuentes conmutadas).
Pinza con funciones avanzadas de potencia y calidad eléctrica:
Permiten medir potencia activa, reactiva, aparente, factor de potencia, armónicos, distorsión total (THD), etc.
Pinza digital básica:
Instrumento de nivel de entrada con funciones limitadas, ideal para tareas de campo sencillas.

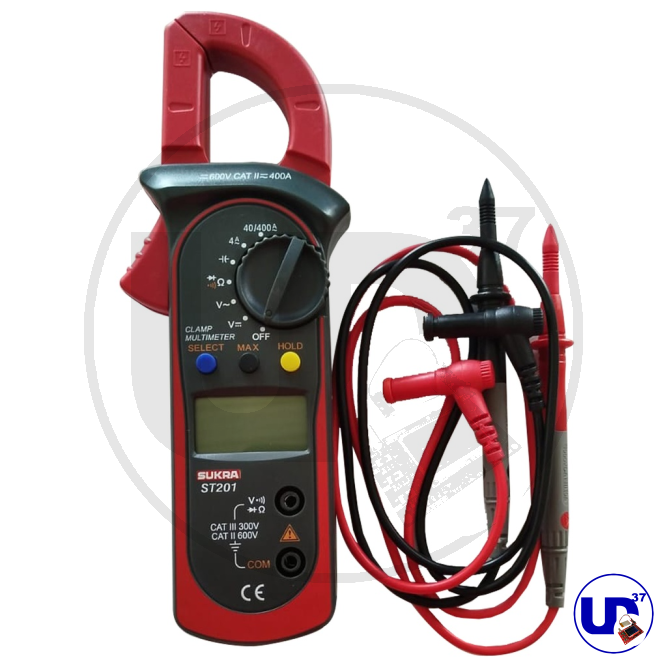

Apariencia, simbología y estructura

Apariencia general

Una pinza amperimétrica típica (digital) tiene:

Un cuerpo ergonómico tipo multímetro.
Mandíbulas (o “pinza”) que se abren y cierran con una palanca lateral.
Selector rotativo para elegir la magnitud a medir (A, V, Ω, etc.).
Pantalla LCD digital.
Botones adicionales: retención (HOLD), máxima/mínima (MAX/MIN), cero, modo inrush, filtro, etc.
Entradas tipo jack para sondas (COM, V/Ω, otras entradas).
En algunos modelos, conectividad (USB, Bluetooth) para registrar datos.

El blog de Fluke describe la estructura típica y los elementos de las pinzas modernas, como barreras táctiles, botones de retención, palanca de liberación, marcas de alineación, etc.

Simbología común

Algunos símbolos que aparecen en una pinza amperimétrica:

A, AAC, ADC para corriente alterna o continua.
V (voltios), Ω (ohmios), continuidad (onda con flecha o símbolo de diodo), etc.
Símbolos de seguridad como CAT II, CAT III, CAT IV, indicando la categoría de sobretensión permitida.
Símbolo de “true RMS” (algunas veces “TRMS”).
Señales de “max/min”, “HOLD”, “INRUSH”, “PEAK”.
Flechas de dirección de la corriente (en ciertos diseños de pinzas).
Indicadores de batería, conexión inalámbrica o almacenamiento de datos (en modelos avanzados).

Estructura interna (bloques funcionales)

Podemos esquematizar internamente una pinza en bloques:

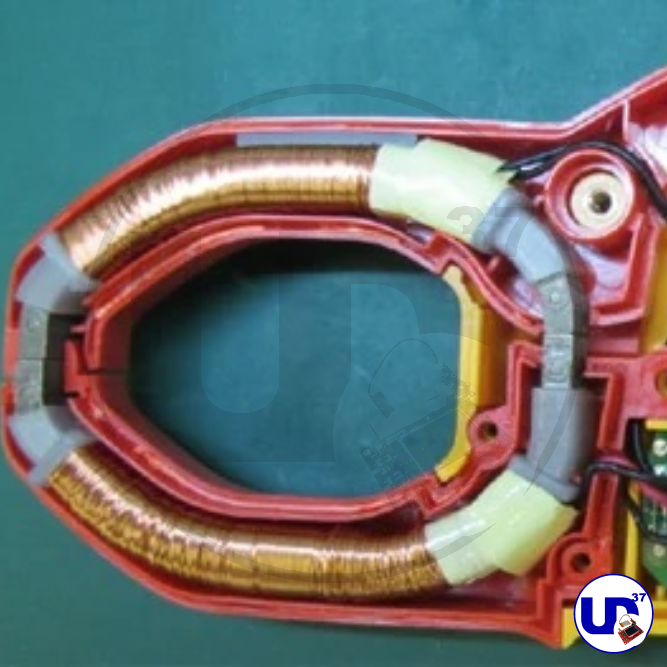

Mandíbulas / núcleo magnético / sensor
- Núcleo ferromagnético (o bobina Rogowski)
- Bobina secundaria o sensor Hall
Etapa de acondicionamiento analógico
- Amplificadores
- Filtros (anti-ruido, paso bajo, etc.)
- Circuito de integración (en el caso de Rogowski)
Conversión analógico-digital (ADC)
- Muestreo de la señal acondicionada
- Aislamiento galvánico si es necesario
Procesamiento digital / microcontrolador
- Cálculo del valor eficaz (RMS)
- Cálculo de potencia, factor, armónicos, integración, calibraciones
- Funciones adicionales (hold, max/min, almacenamiento)
Interfaz de usuario
- Pantalla
- Botones y controles
- Salidas / comunicaciones (USB, Bluetooth, salida analógica)
Alimentación
- Batería interna (normalmente 9 V, pilas AA/AAA o batería recargable)
- Reguladores internos y protección

Mediciones con la pinza amperimétrica: procedimientos y recomendaciones

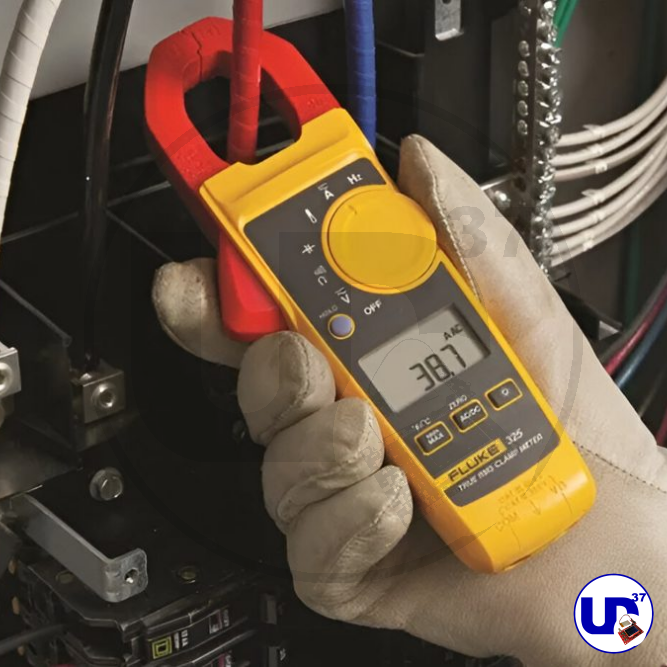

Medición de corriente (modo básico)

Pasos generales:

Seleccionar el modo “Corriente” en el selector (AC o DC según el tipo de pinza).
Asegurarse de que el rango sea adecuado (o esté en modo automático).
Abrir las mandíbulas pulsando la palanca, rodear únicamente un conductor (no todo el cable con fase y neutro juntos, porque los campos se cancelan).
Cerrar las mandíbulas para abrazar el conductor.
Esperar a que la lectura se estabilice.
Interpretar la lectura. Si es inestable, activar funciones de filtrado, promedio o retención.

Errores comunes:

Colocar más de un conductor dentro de la pinza → lectura errónea (por cancelación de campos).
Selección de rango incorrecto (por debajo del valor real) → saturación o error.
Interferencias electromagnéticas externas.
No usar pinza TRMS cuando la forma de onda está distorsionada (resultados erróneos).

Medición de voltaje, resistencia, continuidad

Muchas pinzas modernas integran funciones de multímetro:

Para medir voltaje, se conectan sondas externas (entradas V/Ω) al circuito, como en un multímetro convencional.
Para resistencia o continuidad, igual: desconectar alimentación del circuito y medir con sondas.
En estos modos se debe seguir las precauciones usuales de medición eléctrica.

Funciones especiales

MAX / MIN / AVG (máximo, mínimo, promedio): registra los valores extremos o promedio en un intervalo de medición.
PEAK / INRUSH: mide corrientes de arranque transitorias. Por ejemplo, en motores y dispositivos que requieren pico de corriente al arrancar.
Filtro de frecuencia: elimina ruido de alta frecuencia en la medición de corriente normal (se puede aplicar un corte de 100 Hz, por ejemplo).
Análisis de potencia / calidad eléctrica: en modelos avanzados se puede medir potencia real, reactiva, aparente, factor de potencia, armónicos y distorsión (THD).

Ejemplo de procedimiento

Supongamos que queremos medir la corriente que consume un motor monofásico:

Seleccionamos modo “AC corriente (A~)” en la pinza.
Aseguramos que el motor esté funcionando.
Abra la pinza y rodee la línea de fase (no fase + neutro juntos).
Cierre la pinza y observe la lectura, digamos 7,8 A.
Si el valor fluctúa, use la función MAX/MIN para registrar picos.
Si se desea ver la corriente de arranque, activamos el modo INRUSH y reiniciamos el motor; la pinza mostrará el pico de corriente inicial.

Codificaciones, rangos y categorías de medición

Rangos de corriente

Las pinzas amperimétricas suelen ofrecer rangos que van desde decenas de amperios hasta cientos o miles. Por ejemplo:

0–100 A
0–600 A
0–1000 A
Algunas con accesorios especiales (como iFlex® de Fluke) pueden abarcar hasta 2500 A.

Codificaciones de seguridad (categorías de sobretensión)

Los instrumentos de medida siguen normas internacionales (IEC 61010) que definen categorías de medida (CAT I, II, III, IV) para proteger frente a sobretensiones transitorias.

CAT II: para circuitos conectados directamente a un tomacorriente doméstico.
CAT III: para paneles eléctricos, distribución, ramas de protección.
CAT IV: para la fuente de alimentación general (entrada de servicio).

La elección adecuada de categoría garantiza mayor seguridad en mediciones cercanas a fuentes de tensión.

Valores como factor de crest y distorsión armónica

Factor de crest (crest factor): relación entre el valor pico y el valor RMS. En ondas sinusoidales ideales vale ≈ 1,414. En formas deformadas puede variar y afectar la medición.
Total Harmonic Distortion (THD): relación entre el valor eficaz de los componentes armónicos y el componente fundamental. Es importante cuando hay cargas no lineales. Algunas pinzas avanzadas permiten medir THD.

Aplicaciones y ejemplos de uso

Aplicaciones típicas

Las pinzas amperimétricas se utilizan en múltiples contextos eléctricos y electrónicos:

Mantenimiento eléctrico en instalaciones industriales, comerciales y residenciales.
Diagnóstico de fallas: sobrecorrientes, desequilibrios, consumo excesivo.
Verificación de instalaciones eléctricas nuevas.
Pruebas de motores, bombas, ventiladores, compresores.
Sistemas HVAC, climatización, aire acondicionado.
Telecomunicaciones, bancos de baterías, sistemas fotovoltaicos.
Medición de corriente en fuentes, inversores, electrónica de potencia.
Control de calidad energética: análisis de potencias, armónicos, factor de potencia.
En laboratorios educativos para enseñanza de electricidad y electrónica.

Ejemplos prácticos

Medición de corriente en panel solar con inversor
En instalaciones fotovoltaicas, se requiere medir corriente continua (DC) en reguladores y baterías, y corriente alterna (AC) en el inversor. Se usa una pinza AC/DC para medir corrientes en ambos dominios.
Detección de sobrecorriente en un motor de ventilador
Si el ventilador consume más corriente de lo esperado, puede haber una obstrucción mecánica. Se clampa la pinza en la fase y se compara con el consumo nominal especificado en la placa del motor.
Verificación de desequilibrio en sistema trifásico
En un sistema trifásico, se mide cada fase con la pinza y se compara si las corrientes están balanceadas.
Medición de corriente de arranque en un compresor
Utilizando la función INRUSH, se puede ver el pico de corriente inicial al encender el compresor, y compararlo con los valores esperados.

Matemática, fórmulas y relaciones relevantes

Aquí algunas fórmulas útiles vinculadas al uso de la pinza amperimétrica:

Relación transformador básico (para pinza tipo CT)

I1: corriente en el conductor (primario)
N1: número de vueltas del primario (normalmente 1)
I2: corriente inducida en el secundario (pinza)
N2: número de vueltas del secundario

De allí:

Si N1=1, entonces:

Corriente eficaz (RMS) a partir de forma de onda

Para una señal i(t) periódica:

Una pinza TRMS realiza internamente este cálculo (o aproximaciones discretas) para dar una lectura correcta incluso en formas de onda no sinusoidales.

Potencia eléctrica (cuando se mide simultáneamente tensión y corriente)

En sistemas de corriente alterna simples:

Potencia activa: P=VRMS⋅IRMS⋅cosφ
Potencia aparente: S =VRMS⋅IRMS
Potencia reactiva: Q=VRMS IRMS⋅sinφ
Factor de potencia: cosφ=P/S

Donde φ es el desfase entre tensión y corriente.

Distorsión armónica total (THD)

Donde I1 es el componente fundamental y In las corrientes armónicas.

Simulación y experimentación

Para enriquecer el contenido y mostrar la aplicabilidad, es muy valioso incluir una sección de simulación y otra de experimentación práctica.

Simulación (software)

Puedes simular circuitos eléctricos usando software como LTspice, Multisim, PSpice u otros, para modelar cómo se comporta una pinza amperimétrica virtual.

Propuesta de simulación:

Simular un circuito con carga resistiva, carga inductiva y carga con componente no lineal (por ejemplo, fuente conmutada).
Insertar un modelo de transformador de corriente o sensor Hall simulado.
Obtener las corrientes calculadas por el circuito y compararlas con lo que la pinza simularía (lecturas RMS, picos, armónicos).
Analizar errores que surgen con formas de onda distorsionadas si no se usa TRMS.

Pasos:

Diseña circuito con fuente AC, resistencias e inductancias.
Añade un elemento de medición de corriente (ideal o modelo de pinza).
Ejecuta simulación en dominio temporal (time domain).
Mide la señal de corriente, calcula RMS, y compara con lectura simulada.
Repite con carga no lineal (rectificador, fuente conmutada) para ver la diferencia entre pinza “promedio” y “TRMS”.

Puedes capturar gráficas de la corriente instantánea, de los armónicos y comparar lecturas nominales y reales.

Experimentación práctica

Si posees una pinza amperimétrica (o planeas adquirir una para tu negocio), puedes realizar una serie de experimentos con seguridad:

Materiales:

Pinza amperimétrica (mejor si tiene modo AC/DC y funciones avanzadas).
Cables eléctricos aislados.
Resistencias, bobinas, motores pequeños o cargas controladas.
Fuente AC (por ejemplo, 120 V / 60 Hz o 230 V / 50 Hz).
Osciloscopio (opcional) para comparar formas de onda.
Multímetro para mediciones de referencia.

Experimentos sugeridos:

Medición de corriente resistiva pura
Conecta una resistencia conocida a la fuente. Mide con la pinza la corriente. Verifica con cálculo: I=V/R.
Medición con carga inductiva
Introduce una bobina en serie con la resistencia. Mide la corriente con la pinza. Observa diferencias de fase, posibles picos. Si la pinza tiene función inrush, prueba arrancando la carga.
Carga no lineal (rectificador + filtro)
Conecta un rectificador a la carga y mide la corriente en la entrada. Verás que la forma de onda está distorsionada. La lectura de una pinza promedio puede ser errónea frente a una de tipo TRMS. Puedes comparar con un osciloscopio o con un multímetro de alta calidad que mida RMS.
Medición de corriente de arranque (INRUSH)
Utiliza un motor pequeño, pon la pinza en modo “inrush” y arranca el motor. Observa el pico inicial de corriente y compáralo con la corriente establecida.
Balance de fases (sistema trifásico pequeño)
Si tienes configuración trifásica, mide las corrientes en cada fase con la pinza y verifica si están equilibradas.

Registra resultados, errores, variaciones y conclusiones. Esto no solo hace tu contenido más atractivo, sino que sirve como demostración técnica para tus lectores (clientes potenciales).

Problemas y soluciones (casos de uso con soluciones)

Problema 1: Lectura de corriente cero

Escenario: Al colocar la pinza alrededor del cable de alimentación completo (fase + neutro juntos), la lectura es cero.

Causa: Los campos magnéticos generados por la fase y neutro se cancelan mutuamente (direcciones opuestas).
Solución: Separar los conductores y colocar únicamente la fase dentro de la pinza. Si el cable no permite separación, usa un accesorio de extensión con conductores separados.

Problema 2: Error por ondas distorsionadas

Escenario: En una carga electrónica (inversor, fuente conmutada), la pinza muestra un valor menor al real.

Causa: La pinza es de tipo promedio, no TRMS, por lo que no compensa correctamente la distorsión de forma de onda.
Solución: Emplea una pinza de verdadero valor eficaz (TRMS) para obtener lecturas más precisas en cargas no lineales.

Problema 3: Lectura errática o fluctuante

Escenario: La lectura de la corriente salta o fluctúa mucho.

Causa: Interferencias electromagnéticas, ruido de alta frecuencia o cable mal posicionado dentro de la pinza.
Solución: Activa filtros (si la pinza lo permite), promedia la señal, reubica el cable con mejor alineación (usar marcas de alineación), o aisla fuentes de interferencia.

Problema 4: Saturación del núcleo magnético

Escenario: En corrientes muy altas, la lectura se queda “atascada” o no aumenta.

Causa: El núcleo de la pinza está saturado y ya no responde linealmente al aumento de corriente.
Solución: Usa una pinza con rango más elevado, o una pinza con núcleo de mejor calidad que tolere corrientes más grandes sin saturarse.

Problema 5: Medición de DC con pinza no apta

Escenario: Se intenta medir corriente continua (DC) con una pinza AC pura y la lectura es cero.

Causa: La pinza de transformador clásico solo trabaja con corriente alterna (cambios de campo magnético), y no detecta DC.
Solución: Usa una pinza AC/DC (con sensor Hall) que permita medir corriente directa.

Conclusiones

La pinza amperimétrica es una herramienta esencial en la electrónica moderna, permitiendo medir corrientes eléctricas de manera segura, rápida y sin necesidad de interrumpir el circuito. Su capacidad de lectura por inducción magnética la convierte en un instrumento versátil tanto en entornos industriales como en laboratorios educativos.
Comprender su principio de funcionamiento —basado en la Ley de Faraday y el efecto transformador— permite interpretar correctamente las mediciones y detectar posibles errores o interferencias. Esto cobra relevancia al trabajar con corrientes alternas o señales de alta frecuencia, donde la precisión depende del tipo de sensor interno.
Los diferentes tipos de pinzas amperimétricas (AC, DC, True RMS, digitales, analógicas o de efecto Hall) ofrecen soluciones específicas según la naturaleza de la corriente y el rango de trabajo. Elegir la adecuada evita daños en los equipos y garantiza lecturas confiables.
Desde el punto de vista matemático, el uso correcto de las fórmulas de corriente, potencia y resistencia asociadas a la medición permite obtener valores derivados como consumo, eficiencia o pérdidas del sistema. Estas relaciones son clave en el análisis y diagnóstico de circuitos electrónicos o eléctricos.
Las simulaciones electrónicas complementan el aprendizaje práctico, ya que permiten visualizar cómo el flujo de corriente genera el campo magnético medido por la pinza, y cómo varía según la intensidad o el tipo de carga. Programas como LTspice o Proteus pueden emplearse para recrear condiciones reales y evaluar el comportamiento de los sensores de corriente.
En la práctica experimental, la pinza amperimétrica demuestra su utilidad en tareas como el mantenimiento de fuentes de alimentación, diagnóstico de equipos, pruebas de consumo, y verificación de cortocircuitos. Su uso correcto eleva la seguridad y eficiencia en cualquier entorno de trabajo electrónico.
Finalmente, dominar el uso de la pinza amperimétrica representa un paso esencial en la formación profesional del técnico o ingeniero electrónico. Conocer sus principios, limitaciones y aplicaciones permite tomar decisiones más precisas en la medición, diseño y reparación de circuitos eléctricos.
