Electrónica de Componentes: El SG3525
Introducción

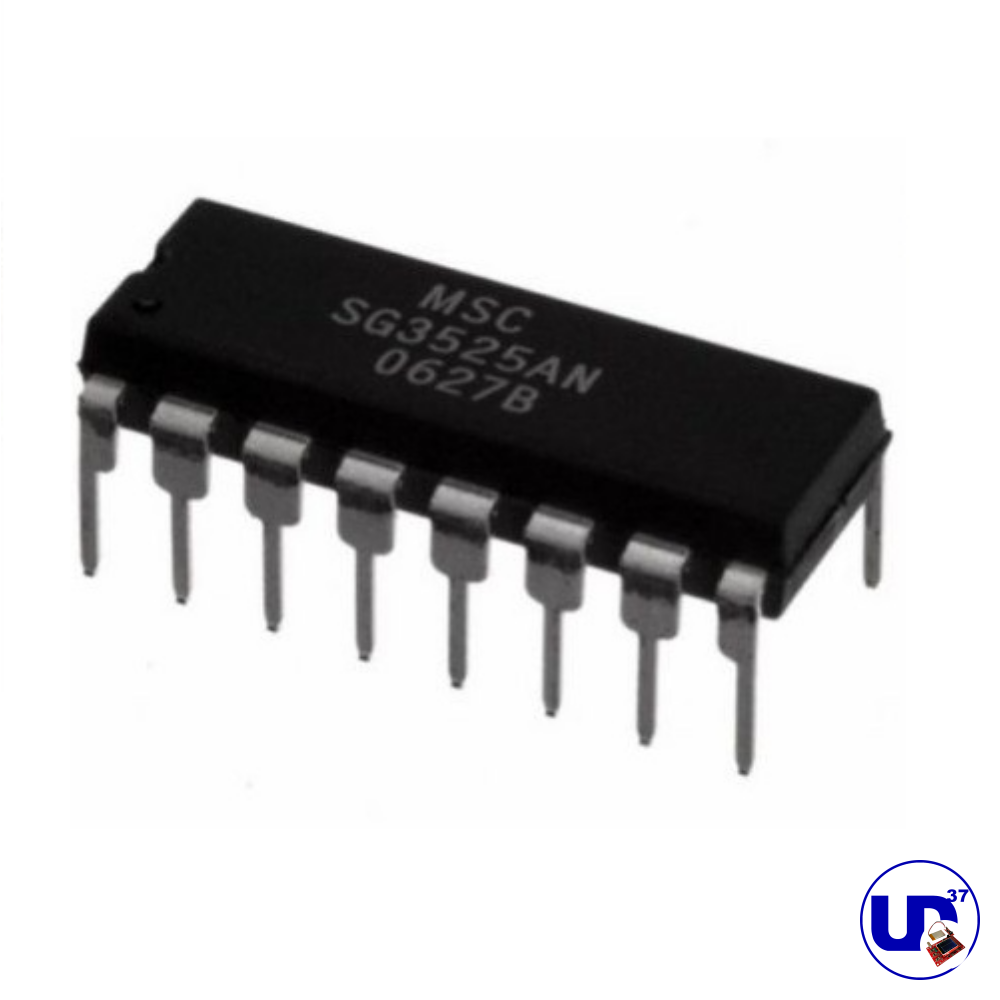

El SG3525 es un circuito integrado ampliamente utilizado en el diseño de fuentes de alimentación conmutadas, inversores y reguladores de voltaje. Su eficiencia, versatilidad y facilidad de implementación lo convierten en una opción ideal para aplicaciones de conversión de energía. En este artículo, exploraremos su funcionamiento, características, aplicaciones y diseño de circuitos, con ejemplos prácticos y simulaciones.
Además, mostraré cómo funciona en un montaje real en protoboard y con un pequeño agregado.

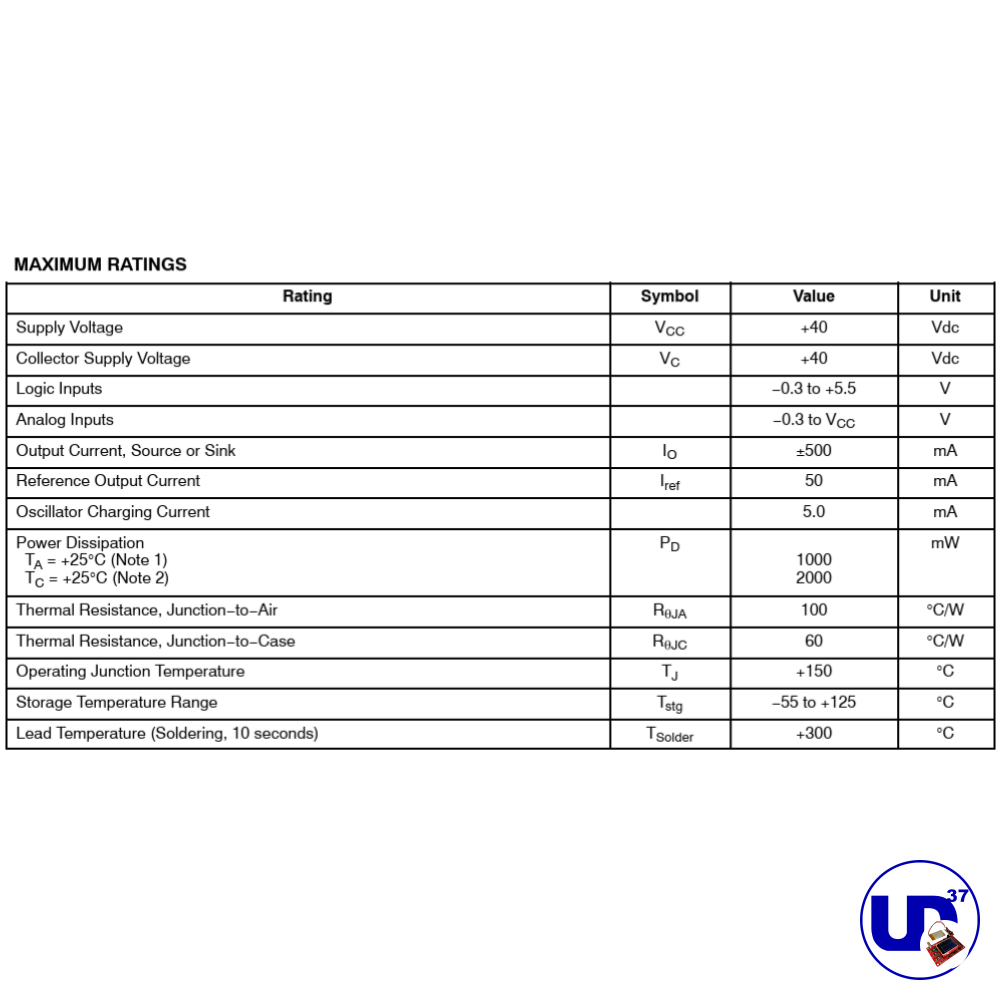

Características del SG3525
El SG3525 es un regulador PWM (modulador por ancho de pulso) que permite generar señales de control para dispositivos de conmutación como MOSFETs y transistores IGBT. Entre sus características destacan:
- Operación en un rango de voltaje de 8V a 35V.
- Frecuencia ajustable mediante resistencias y capacitores externos.
- Salidas complementarias con capacidad de corriente de hasta 500mA.
- Protección contra sobrecorriente y bloqueo por bajo voltaje.
- Ciclo de trabajo ajustable hasta el 50%.

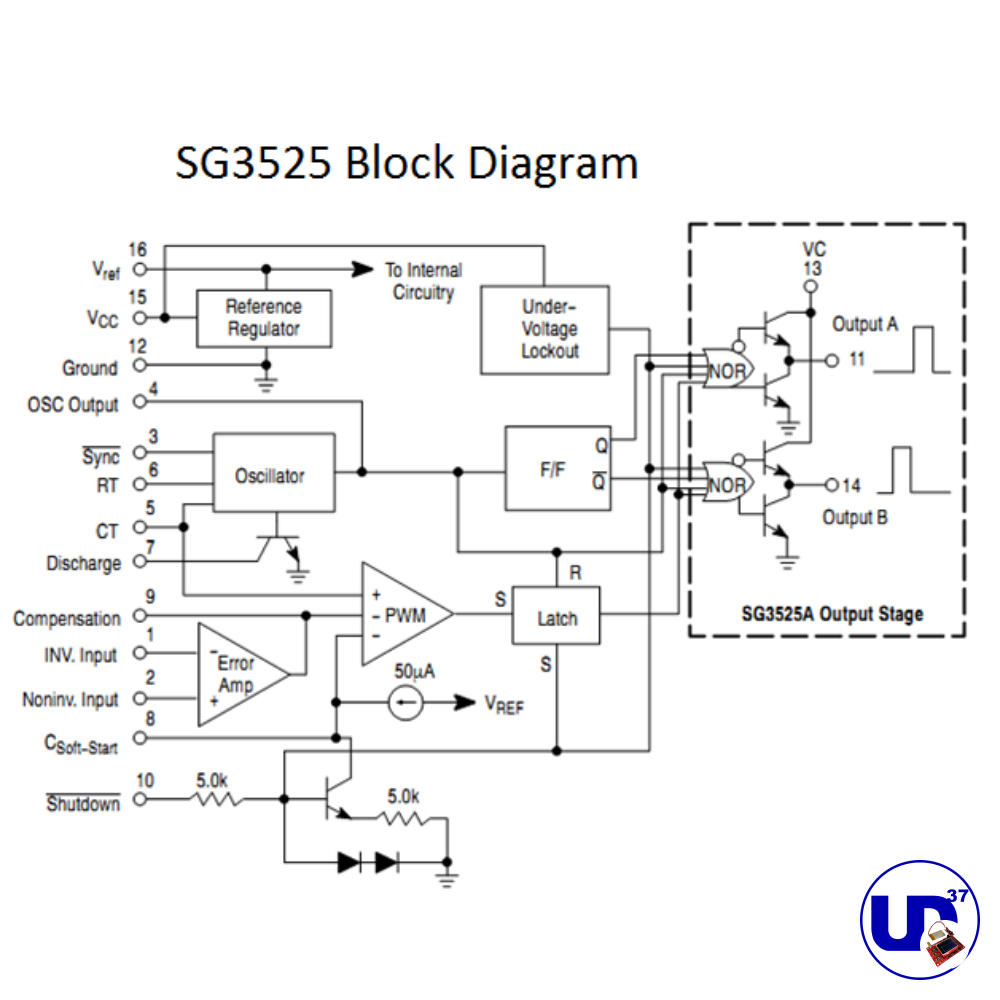

Funcionamiento del SG3525
El SG3525 integra un oscilador interno que genera una frecuencia base, la cual es utilizada para el control PWM. Su estructura incluye:
- Comparadores de error: Controlan la retroalimentación y ajustan el ciclo de trabajo.
- Amplificador de error: Regula la tensión de salida para mantener estabilidad.
- Disparador Schmitt: Controla los pulsos de conmutación.
- Latches de seguridad: Evitan condiciones de sobrecarga.

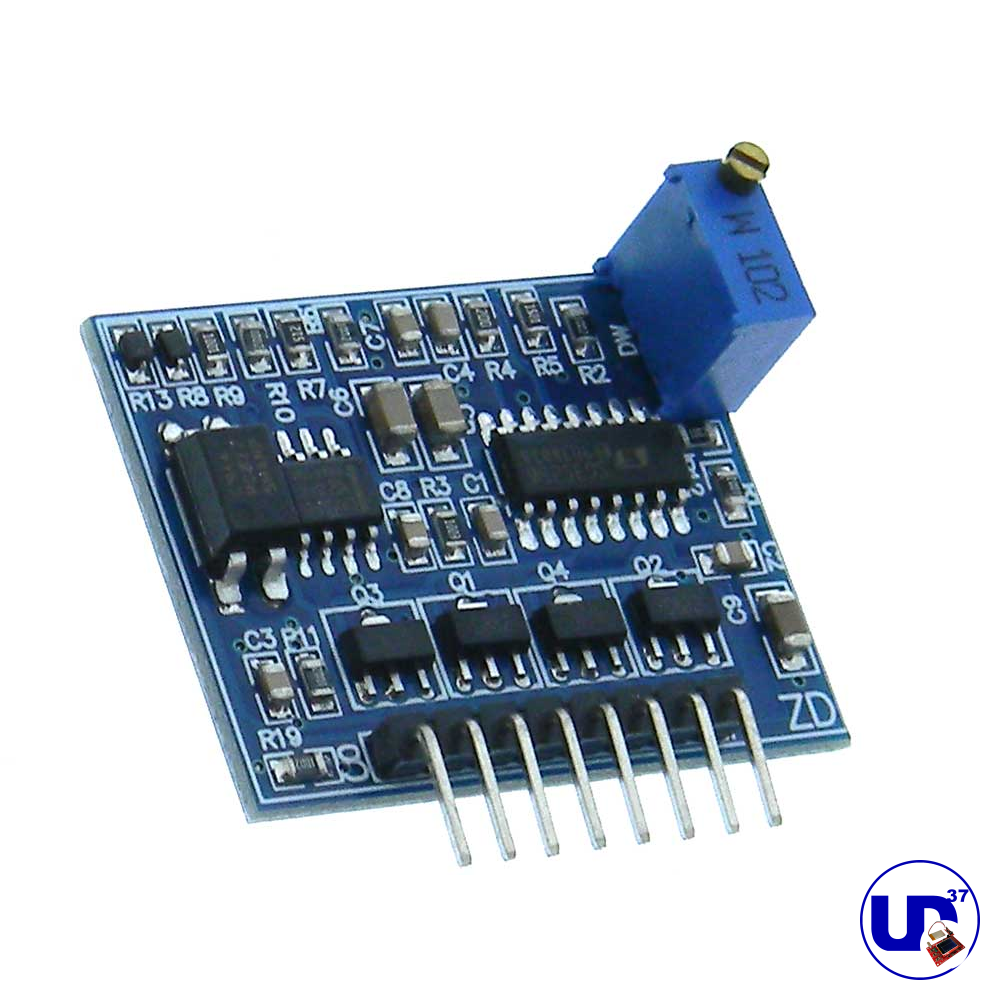

Aplicaciones del SG3525
El SG3525 se encuentra en una variedad de aplicaciones industriales y comerciales:

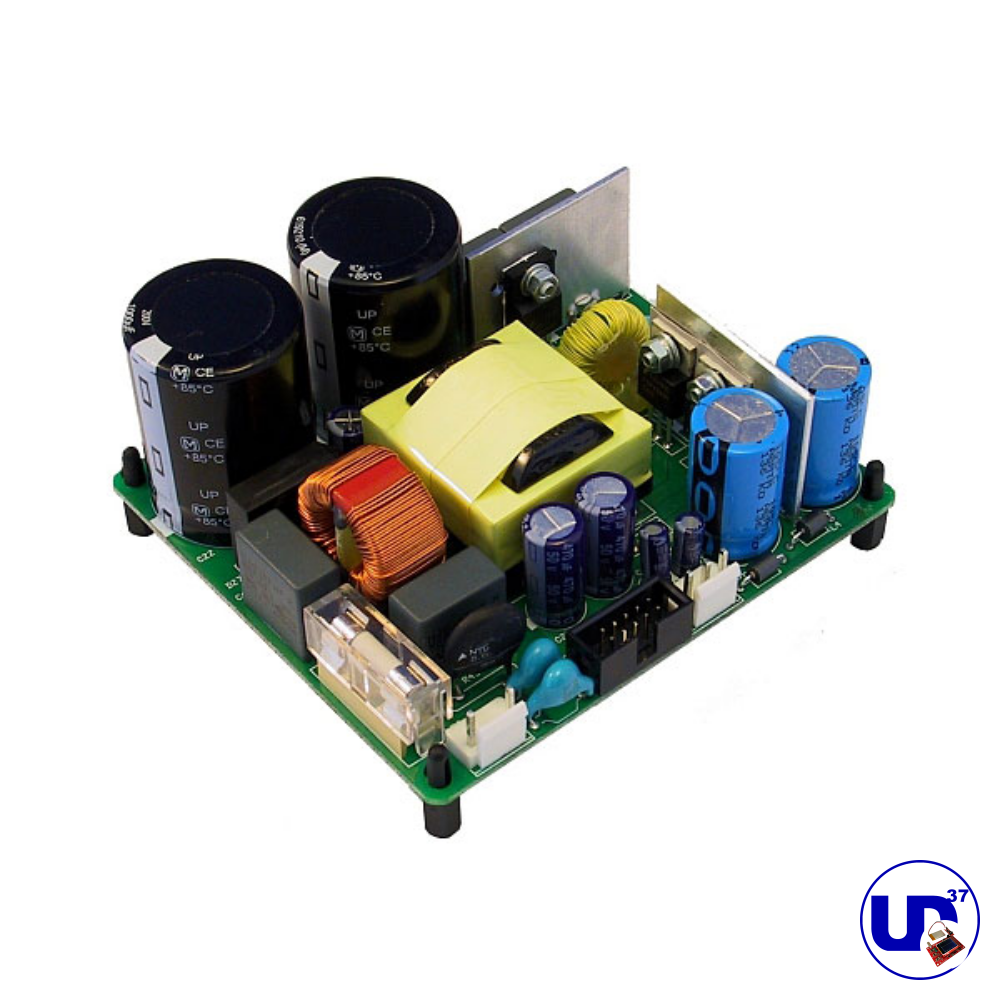

- Fuentes de alimentación conmutadas.
- Inversores de corriente DC-AC.
- Reguladores de voltaje y conversores de energía.
- Cargadores de batería eficientes.

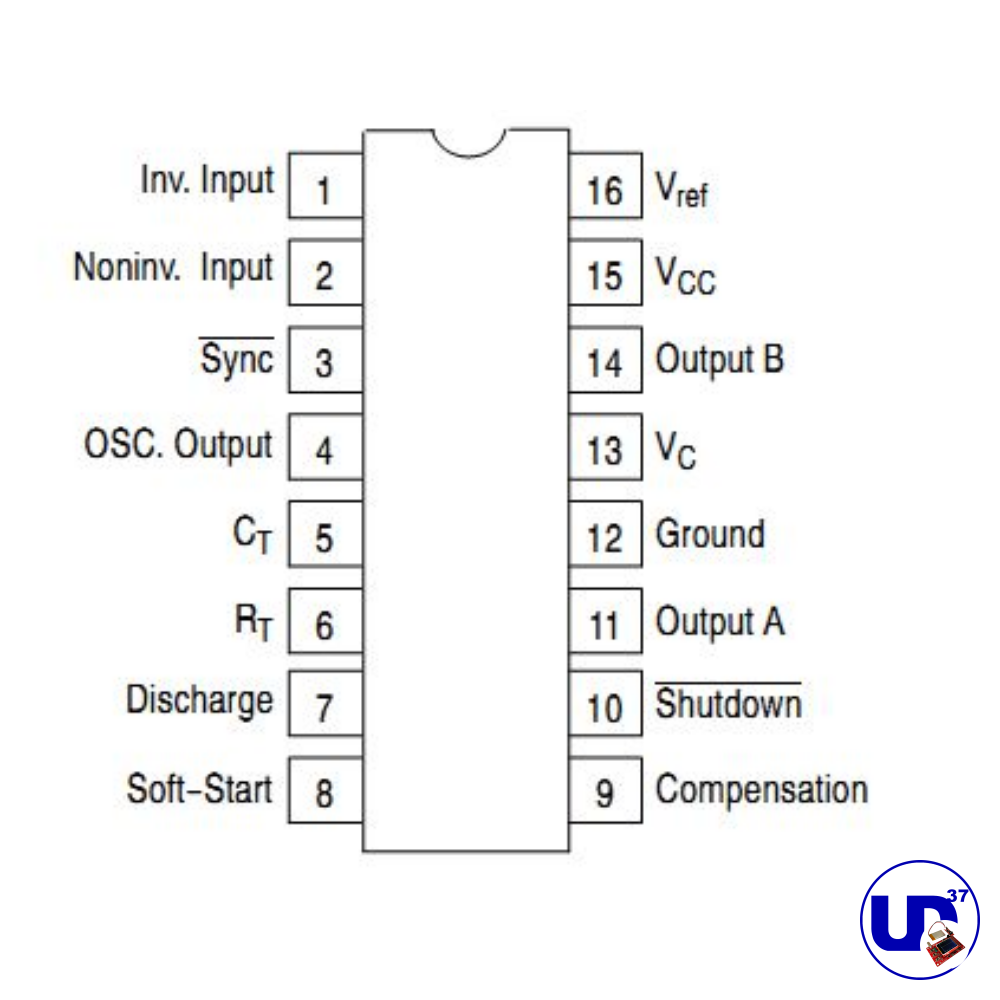

Pines y Función del SG3525
El SG3525 cuenta con 16 pines, cada uno con una función específica dentro del circuito:
- Inv. Input (Pin 1): Entrada inversora del amplificador de error.
- Noninv. Input (Pin 2): Entrada no inversora del amplificador de error.
- Sync (Pin 3): Entrada de sincronización para operar con otros circuitos PWM.
- OSC. Output (Pin 4): Salida del oscilador interno.
- Cₜ (Pin 5): Conexión para el capacitor del oscilador.
- Rₜ (Pin 6): Conexión para la resistencia del oscilador.
- Discharge (Pin 7): Terminal de descarga del oscilador.
- Soft-Start (Pin 8): Controla el arranque progresivo del circuito con un capacitor externo.
- Compensation (Pin 9): Se usa para estabilizar la ganancia del amplificador de error mediante un capacitor.
- Shutdown (Pin 10): Entrada de apagado para desactivar la salida PWM en caso de fallo o sobrecarga.
- Output A (Pin 11): Primera señal de salida PWM para el control de conmutación.
- Ground (Pin 12): Conexión a la referencia de tierra del circuito.
- Vₐ (Pin 13): Alimentación de las salidas del SG3525.
- Output B (Pin 14): Segunda señal de salida PWM, complementaria a Output A.
- Vcc (Pin 15): Entrada de alimentación del SG3525, con un rango de 8V a 35V.
- Vref (Pin 16): Proporciona una referencia de voltaje de 5V para el circuito.
Asesoría Online en Electrónica
Si deseas profundizar en el diseño de circuitos con el SG3525 o necesitas asesoría en tus proyectos de electrónica, ofrecemos sesiones online personalizadas. Contáctanos y lleva tus conocimientos al siguiente nivel.

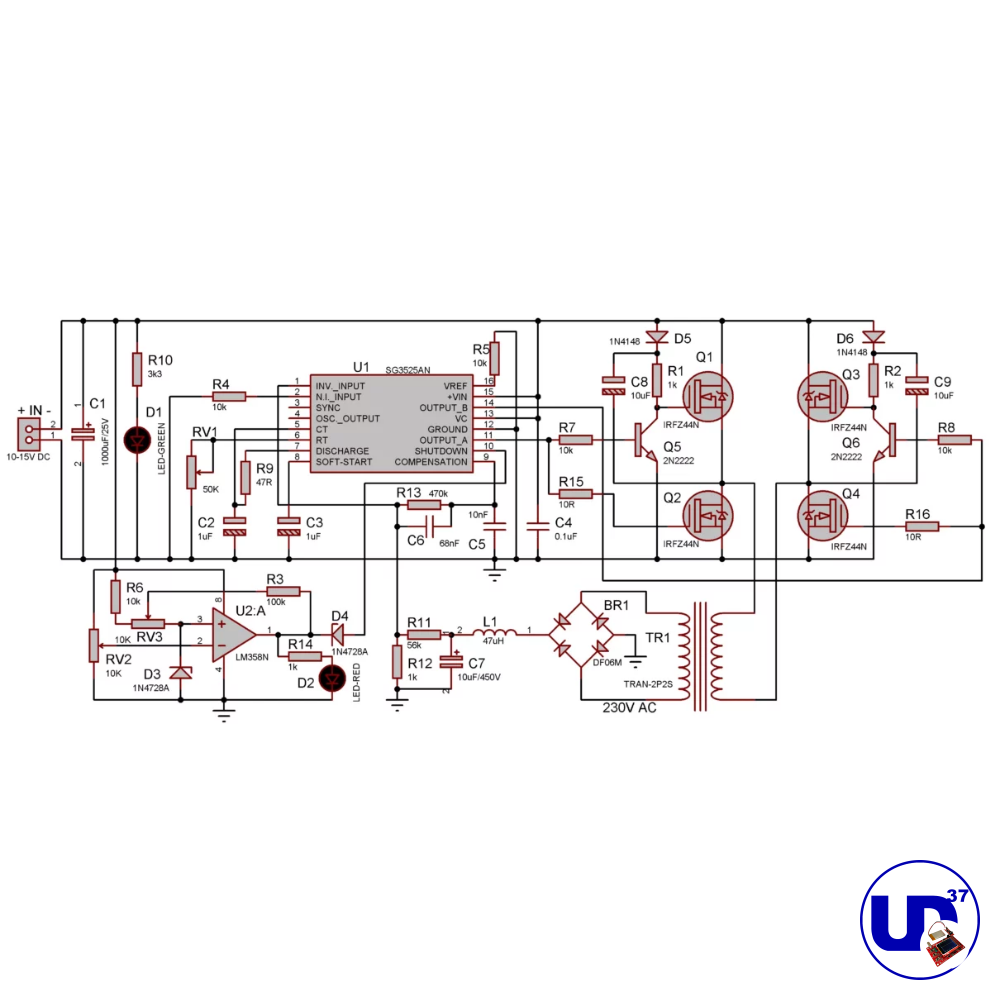

Ejemplo de Circuito con SG3525
Una de las aplicaciones más comunes del SG3525 es el diseño de un inversor DC-AC para generar corriente alterna a partir de una fuente de corriente continua. A continuación, se describe un esquema básico de cómo se implementa este circuito:
Diseño del circuito
- Fuente de alimentación: Se suministra una entrada de 12V DC al circuito.
- Oscilador interno: El SG3525 genera una señal PWM con una frecuencia establecida por un capacitor y una resistencia externa.
- Salidas PWM: Las señales complementarias en Output A y Output B controlan dos transistores MOSFET de potencia.
- Transformador: Los MOSFET conmutan un transformador de alta frecuencia, que convierte la señal en una salida alterna.
Este diseño permite obtener una señal de salida AC a partir de una fuente DC, siendo ideal para sistemas de energía renovable y alimentación de equipos electrónicos.
Simulación del SG3525
Objetivos
- Simplemente mostraremos la modulación PWM con la variación del potenciómetro de control.
Vídeo de la simulación
Curso Online de Diseño de Circuitos Electrónicos
¿Quieres aprender a diseñar circuitos electrónicos desde cero? Te recomendamos nuestro curso online afiliado “Diseño de Circuitos Electrónicos”, donde aprenderás desde conceptos básicos hasta aplicaciones avanzadas. Inscríbete hoy mismo.
Experimento con el SG3525
Objetivos
- Mostrar de forma sencilla como está organizado el circuito y que función cumple con el SG3525.
- Mostrar la conmutación final de los pulsos de salida PWM, su relación entre si y sus ciclos de trabajo.
- Al final mostraremos un bono, que es simplemente una implementación propia del Datasheet.
Vídeo del experimento
Conclusión
El SG3525 es un circuito integrado esencial en la electrónica de potencia debido a su eficiencia y versatilidad. Su capacidad para generar señales PWM lo hace ideal para diversas aplicaciones, como fuentes conmutadas e inversores. Conocer su funcionamiento y estructura permite diseñar circuitos optimizados para diferentes necesidades. Si deseas seguir aprendiendo sobre su implementación y aplicaciones, explora nuestras asesorías y cursos especializados.
Referencias
- Pulse Width Modulator Control Circuit – SG3525A – Onsemi.
