Curso de electrónica práctica #2.0 – Montaje de circuitos en la protoboard
Introducción
Hola amigos, sean bienvenidos a este nuevo artículo donde seguiremos con el curso de electrónica práctica 2.0 donde hablaré sobre el montaje de circuitos en la protoboard y sus conceptos básicos. Vamos a por ello.
Resumen
En este nuevo artículo veremos lo principal de la protoboard, como es su conexión con los componentes a utilizar, cuáles serán las recomendaciones pertinentes y cuáles son sus conexiones internas y sus diversos tipos y formas.
Contenido
Definición de la protoboard
La protoboard viene la palabra prototipo hecho en un tablero, por lo tanto, su utilidad se define para propósitos de crear prototipos de circuitos electrónicos en un tablero de pruebas, antes de ser llevado a un montaje profesional listo.
Es de reconocer que todos los circuitos no podrán llevar a cabo, pues más adelante se mostrarán porque razones.
Apariencia de la protoboard
Por lo general es en forma de tablero con varios puntos de inserción en todo su cuerpo, de color blanco por lo general, claro está que pueden existir variaciones en sus formas físicas.

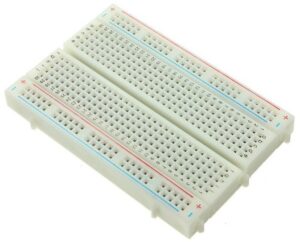

Figura : Protoboard común.

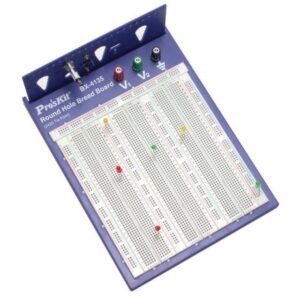

Figura : Protoboard de gran tamaño para uso extendido.
La estructura física interna de la protoboard
Internamente la protoboard es muy sencilla, esta está compuesta de espadines interconectados comúnmente, para agarrar los pines o terminales de los componentes.

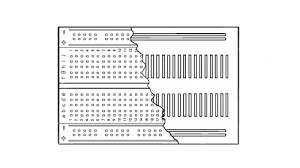

Figura : Caminos internos de la protoboard.
Como se ve en esta anterior imagen, los caminos se acomodan de esa manera, para más detalle se muestra acá.

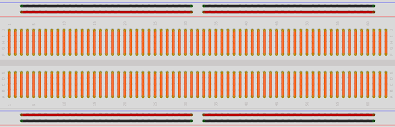

Figura : Mejor detalle de los caminos de la protoboard.
En está última imagen se ve de una mejor manera como viene los caminos en la protoboard, los naranjados son normalmente de a 5 puntos y viene de forma vertical.
Mientras que los caminos en rojo y negro van en forma horizontal y por lo general van de a 5 grupos de 5 puntos en forma par.
Figura : Espadín de conexión interno de la protoboard.
Precauciones a la hora de usar una protoboard
- Tener todos los componentes a la mano para realizar un trabajo más ameno y no olvidar ponerlos.
- Analizar el espacio con respecto al circuito.
- No cortar demasiado los terminales de los componentes para que estos alcancen a tocar y estar enganchados con los espadines de los caminos.
- No utilizar terminales muy gruesas, ya que así podríamos dañar los agujeros de la protoboard y posteriormente dañar el agarre de los caminos metálicos.
- No usar componentes que generen demasiado calor porque podría fundir el plástico de la protoboard y dañar los espadines de esta, afectando su elasticidad.
- Evitar fuentes de alto voltaje y corrientes grandes para que de la misma forma no haya arcos eléctricos o corrientes grandes que dañen la placa.
Algunos datos prácticos
La recomendación más factible para crear un diseño en la protoboard, es tener un orden y una forma entendible de organizar la protoboard con los componentes y los cables bien puestos de una manera ordenada y sin ocupar mucho espacio, por lo tanto, se evitará con mucho agrado la aparición de errores de montaje, y en caso de que los haya estos errores será mucho más fácil de encontrarlo y darle solución.

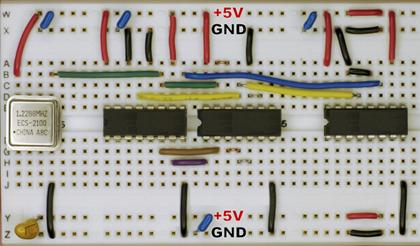

Figura : Montaje bien hecho en la protoboard.
Cómo consejo no construya un nido de pájaro pues como se ve en esta otra imagen es mucho más fácil de que existan errores de montaje y que éstos sean mucho más difíciles de darle solución.

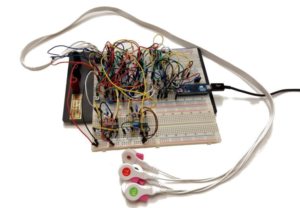

Figura : Montaje mal hecho propenso a errores.
Limitaciones y dificultades
- Dependiendo de la calidad de la protoboard, está en la dificultad de ensamble y malas conexiones.
- No recomendable para circuitos con alto grado de sensibilidad eléctrica.
- No se pueden insertar componentes grandes.
Conclusiones
- La protoboard, como dice su nombre, es para crear prototipos de circuitos electrónicos.
- No es recomendable para circuitos de alta sensibilidad o bajos voltajes.
- Depende de la calidad para tener el mejor circuito montado.
- Para una mejor utilidad es bueno tener un orden en el ensamble de los componentes.
Referencias
- Electrónica Moderna de Cekit.
