Concepto de Resistencia y Fórmulas en Electrónica Básica
Introducción
La resistencia es uno de los conceptos más fundamentales en la electrónica, desempeñando un papel crucial en el control del flujo de corriente en los circuitos. Este artículo ofrece una exploración detallada de la resistencia, cubriendo desde sus fundamentos teóricos hasta sus aplicaciones prácticas en la ingeniería moderna. Abordaremos la historia de su desarrollo, los diferentes tipos de resistencias y cómo se utilizan en la actualidad, proporcionando una visión integral para entusiastas y profesionales por igual. Este conocimiento es esencial para entender y diseñar circuitos electrónicos eficientes y funcionales.
Fundamentos Teóricos
Definiciones y Principios
La resistencia es la propiedad de un material que se opone al flujo de corriente eléctrica, una característica esencial en cualquier circuito electrónico. Según la Ley de Ohm, la resistencia se calcula como la razón entre el voltaje aplicado y la corriente que fluye a través del material:
Este principio simple es la base para entender cómo se comportan los circuitos eléctricos y es crucial para el diseño de cualquier sistema electrónico. Los materiales conductores, como el cobre, tienen baja resistencia, mientras que los aislantes, como la goma, tienen alta resistencia, lo que permite su uso en diferentes aplicaciones según las necesidades del circuito.
Antecedentes
Historia y Surgimientos
El concepto de resistencia fue formalmente introducido por Georg Simon Ohm en el siglo XIX, quien descubrió la relación matemática que lleva su nombre. Este descubrimiento fue fundamental para el avance de la teoría de circuitos y la electrónica como ciencia. Antes de Ohm, el comportamiento de los circuitos eléctricos no se entendía bien, y su trabajo proporcionó una base teórica sólida que permitió el desarrollo de la tecnología moderna. A lo largo de los años, se han desarrollado diferentes tipos de resistencias, cada una adaptada a necesidades específicas, desde las resistencias de carbón hasta las de película metálica y los resistores de precisión.
Modelos Actuales y sus Problemas
Hoy en día, los modelos de resistencias enfrentan varios desafíos, especialmente en aplicaciones de alta potencia donde la disipación de calor puede convertirse en un problema significativo. Las resistencias deben diseñarse para manejar grandes cantidades de energía sin fallar ni cambiar sus valores. Además, la miniaturización de los componentes electrónicos ha llevado a la necesidad de resistencias más pequeñas y precisas, lo que ha impulsado el desarrollo de nuevos materiales y tecnologías. A pesar de estos avances, los ingenieros electrónicos deben considerar cuidadosamente las limitaciones de las resistencias en sus diseños para evitar problemas como la inestabilidad térmica y la deriva en su valor con el tiempo.
Mejoras Presentadas
En respuesta a estos desafíos, se han desarrollado resistencias con características avanzadas, como coeficientes de temperatura más estables, resistencias ajustables y tecnologías de montaje superficial que permiten un mejor rendimiento en aplicaciones críticas. Estas mejoras han permitido a los diseñadores de circuitos crear sistemas más eficientes y confiables. Por ejemplo, las resistencias de película delgada ofrecen alta precisión y estabilidad en un rango amplio de temperaturas, lo que las hace ideales para aplicaciones en las que la exactitud es crucial, como en instrumentos de medición y equipos de control.
Análisis y Diseño
Apariencia e Identificación
Apariencia y Simbología

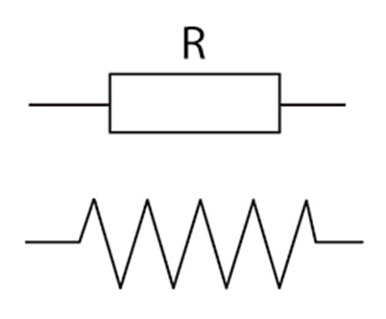

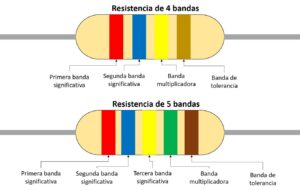

Las resistencias se identifican comúnmente mediante un código de colores que indica su valor, tolerancia y, en algunos casos, su coeficiente de temperatura. Este código es una forma práctica de identificar rápidamente las características de una resistencia sin necesidad de realizar mediciones. Además, el símbolo de la resistencia en esquemas eléctricos es universalmente reconocido, representado por una línea en zigzag o un rectángulo, dependiendo del estándar del país. Esta simbología simplifica la interpretación de los diagramas de circuitos, lo que es esencial para la construcción y reparación de dispositivos electrónicos.
Tipos
Existen varios tipos de resistencias, cada una diseñada para cumplir con requisitos específicos. Las resistencias fijas son las más comunes y se utilizan para establecer valores constantes de resistencia en un circuito. Las resistencias variables, como los potenciómetros, permiten ajustar manualmente la resistencia para calibrar o modificar el comportamiento del circuito. También hay resistencias especializadas, como las de película de carbón y las de película metálica, que ofrecen características únicas como estabilidad térmica y alta precisión. La elección del tipo de resistencia depende de factores como la aplicación, el entorno de operación y las especificaciones del circuito.
Estructuras y Planos
El diseño estructural de las resistencias varía considerablemente según su aplicación. Las resistencias de alambre enrollado, por ejemplo, son robustas y se utilizan en aplicaciones de alta potencia, mientras que las resistencias de película delgada son más comunes en dispositivos de precisión y en la miniaturización de circuitos integrados. Además, las resistencias pueden encontrarse tanto como componentes discretos montados en circuitos impresos, como integradas dentro de chips y módulos más complejos. Esta diversidad en el diseño permite que las resistencias se adapten a una amplia gama de aplicaciones, desde simples circuitos de baja potencia hasta sistemas electrónicos avanzados.
Matemática y Funcionalidad
Mediciones y Codificaciones

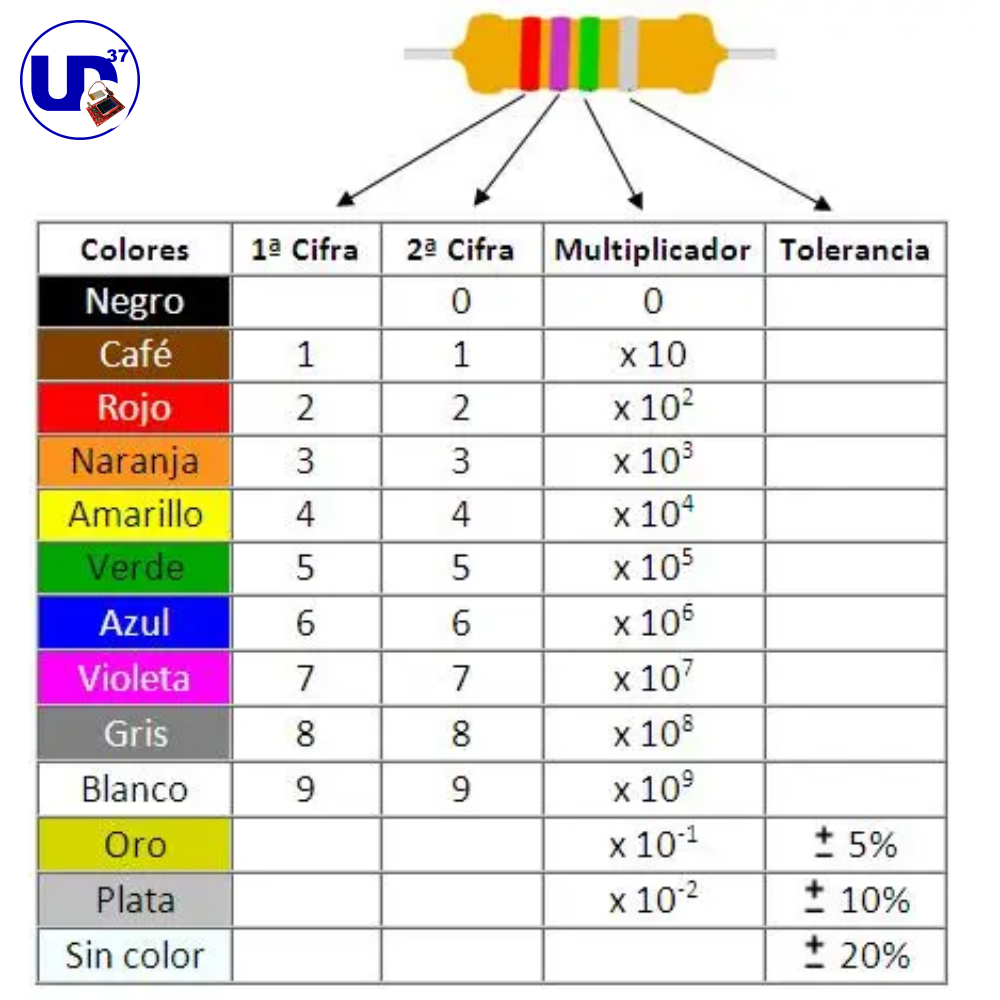

La medición precisa de la resistencia es fundamental para asegurar el correcto funcionamiento de un circuito. Esto se realiza comúnmente con un multímetro, que mide la resistencia en ohmios. Las resistencias también están codificadas por colores que indican su valor, su tolerancia y, en algunos casos, su coeficiente de temperatura. Estos códigos de color son una herramienta invaluable para los ingenieros y técnicos, permitiéndoles identificar rápidamente las características de una resistencia sin necesidad de una medición directa. Además, existen resistencias programables y ajustables que permiten modificar su valor de resistencia para adaptarse a diferentes aplicaciones.
Gráficas y Fórmulas

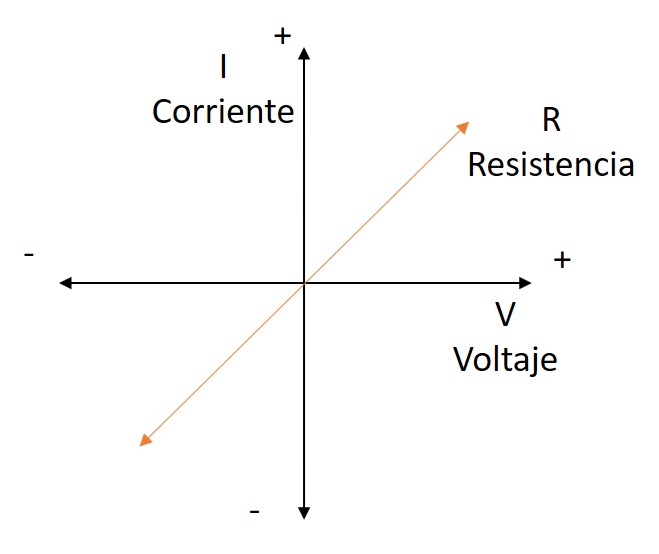

El comportamiento de las resistencias puede representarse gráficamente para comprender mejor su rendimiento en diferentes condiciones. Las gráficas que muestran la relación entre resistencia, corriente y temperatura son esenciales para predecir cómo se comportará una resistencia en un circuito bajo diversas condiciones operativas. Las fórmulas matemáticas, como la Ley de Ohm, permiten calcular con precisión los valores de resistencia necesarios para lograr un comportamiento específico en un circuito. Estas herramientas matemáticas y gráficas son fundamentales para el diseño y análisis de circuitos electrónicos, permitiendo a los ingenieros optimizar el rendimiento de sus sistemas.
Funcionamiento
El principio básico de funcionamiento de una resistencia es su capacidad para limitar el flujo de corriente en un circuito. Al oponerse al paso de la corriente, las resistencias protegen otros componentes sensibles de sobrecargas, regulan el voltaje y aseguran que el circuito funcione de manera estable. En circuitos de corriente alterna, las resistencias también pueden jugar un papel crucial en el ajuste de fases y la estabilización de señales. Su función es vital en casi todos los aspectos de la electrónica, desde dispositivos de consumo hasta sistemas industriales complejos, haciendo que su correcta selección y uso sean esenciales para el éxito de cualquier proyecto electrónico.
Aplicaciones y Ejemplos
Aplicaciones
Las resistencias se encuentran en casi todos los dispositivos electrónicos, desempeñando roles clave en una variedad de aplicaciones. En los divisores de tensión, por ejemplo, las resistencias permiten obtener un voltaje más bajo a partir de uno más alto, lo que es esencial para alimentar diferentes componentes en un circuito. También se utilizan en filtros electrónicos para eliminar señales no deseadas y en reguladores de corriente para proteger circuitos sensibles. Además, las resistencias son cruciales en la creación de redes de polarización en amplificadores y en el control de la ganancia en circuitos de retroalimentación.
Ejemplos Prácticos Actuales
En la práctica, un divisor de tensión compuesto por dos resistencias en serie se utiliza para reducir el voltaje a un nivel adecuado para sensores o microcontroladores, asegurando que no se excedan los límites de entrada permitidos. En circuitos de audio, las resistencias se utilizan para controlar la salida de volumen y para ajustar la respuesta de frecuencia en sistemas de sonido. También juegan un papel crucial en las fuentes de alimentación, donde limitan la corriente de carga y protegen contra picos de voltaje que podrían dañar otros componentes. Estos ejemplos demuestran la versatilidad y la importancia de las resistencias en la ingeniería electrónica moderna.
Problema y Solución
Limitaciones y Dificultades
A pesar de su utilidad, las resistencias tienen limitaciones inherentes que deben considerarse en el diseño de circuitos. Uno de los principales problemas es la generación de calor, especialmente en resistencias de alta potencia, lo que puede afectar la precisión y estabilidad del componente. La resistencia también puede cambiar con el tiempo debido a la degradación del material, lo que puede llevar a fallos en el circuito. Además, en aplicaciones de alta frecuencia, las resistencias pueden introducir ruido y afectar la integridad de la señal, lo que requiere un diseño cuidadoso y la selección de componentes adecuados.
Resolución de Conflictos
Para superar estas limitaciones, se pueden implementar varias estrategias. El uso de resistencias con materiales de baja variación térmica y la inclusión de disipadores de calor pueden mitigar los efectos negativos del calentamiento. En aplicaciones donde la precisión es crítica, las resistencias de película delgada y las resistencias ajustables permiten una mayor estabilidad y exactitud. Además, el diseño de circuitos debe tener en cuenta la posible deriva en el valor de la resistencia con el tiempo, utilizando componentes de alta calidad y factores de seguridad adecuados. Estas medidas aseguran que las resistencias funcionen de manera confiable y efectiva en una amplia gama de aplicaciones.
Conclusiones
El concepto de resistencia es esencial para entender el funcionamiento de los circuitos electrónicos. Desde su definición básica hasta sus aplicaciones avanzadas, la resistencia juega un papel crucial en el control y regulación de la corriente eléctrica. Su correcta selección y aplicación en un circuito pueden marcar la diferencia entre un dispositivo funcional y uno propenso a fallos. Los avances en materiales y tecnología han permitido el desarrollo de resistencias más precisas y confiables, lo que continúa impulsando el progreso en la electrónica. Para cualquier ingeniero o aficionado, comprender profundamente las resistencias es clave para el diseño exitoso de circuitos electrónicos.
