Curso de Electrónica Básica #2.8 – El Diodo Rectificador

Introducción

En el mundo de la electrónica, existen componentes fundamentales que actúan como pilares para el funcionamiento de circuitos más complejos. Uno de estos componentes es el diodo rectificador, un dispositivo semiconductor esencial en prácticamente todas las fuentes de alimentación.

Si alguna vez has conectado un equipo electrónico a la red eléctrica, es casi seguro que en su interior exista al menos un diodo rectificador trabajando silenciosamente para convertir la corriente alterna (AC) en corriente continua (DC).

En este artículo del curso de electrónica básica, aprenderás qué es un diodo rectificador, cómo funciona, sus características principales, tipos, aplicaciones y cómo utilizarlo correctamente en tus proyectos electrónicos.

¿Qué es un diodo rectificador?

Un diodo rectificador es un componente electrónico semiconductor que permite el paso de corriente eléctrica en un solo sentido, bloqueando el flujo en el sentido contrario.

Este comportamiento se debe a su estructura interna basada en una unión PN (P-type y N-type), que crea una barrera eléctrica controlada.

En términos simples:

• Permite el paso de corriente → cuando está polarizado directamente
• Bloquea la corriente → cuando está polarizado inversamente

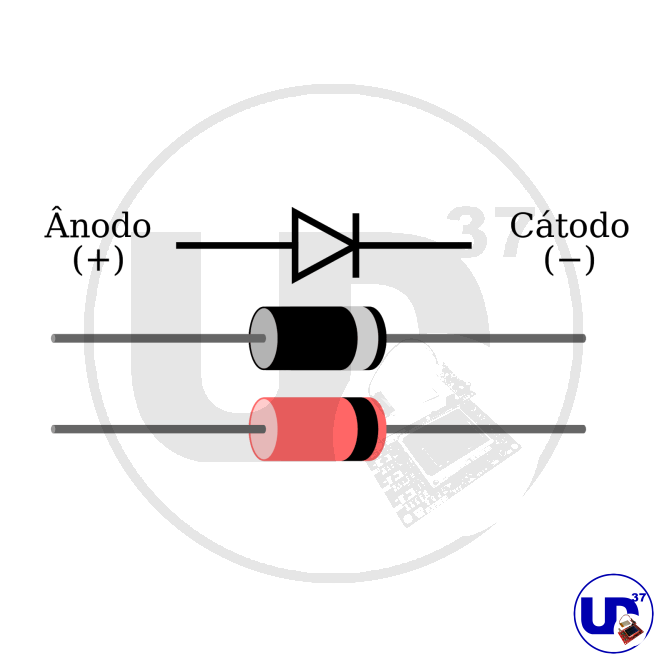

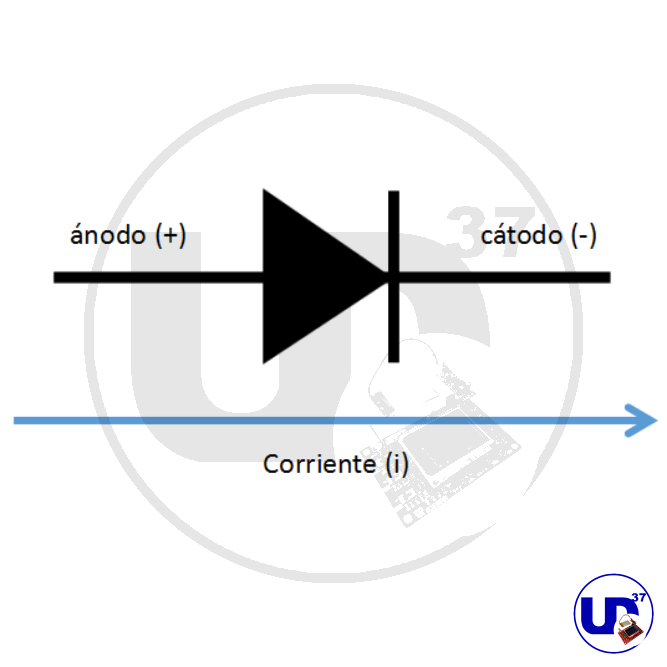

Símbolo y estructura del diodo

El símbolo del diodo es bastante sencillo y representa claramente su funcionamiento:

• Una flecha (triángulo) que indica el sentido de conducción
• Una línea vertical que representa la barrera

Partes del diodo:

• Ánodo (A) → Terminal positivo
• Cátodo (K) → Terminal negativo

📌 Regla clave:

La corriente convencional fluye del ánodo hacia el cátodo.

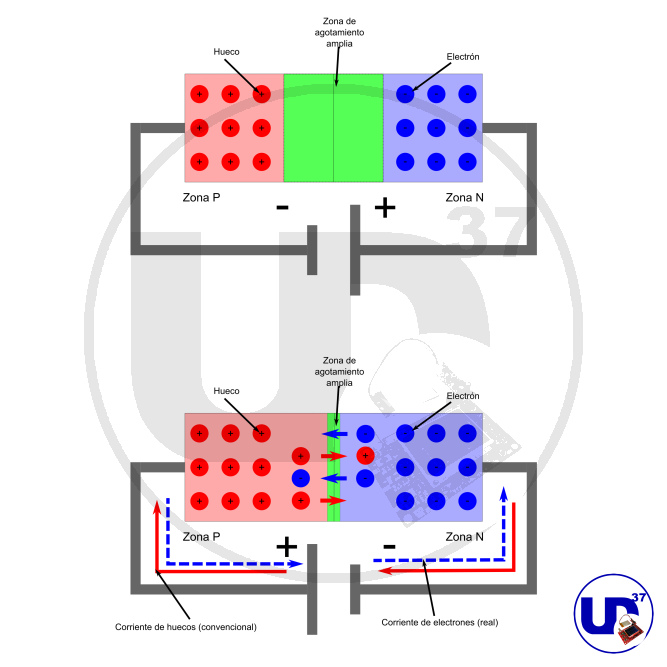

Funcionamiento del diodo rectificador

El funcionamiento del diodo se puede analizar en dos estados principales:

1. Polarización directa

Ocurre cuando:

• El ánodo está conectado a un potencial positivo
• El cátodo a un potencial negativo

En esta condición:

• La barrera de potencial se reduce
• El diodo conduce corriente

🔧 Tensión típica de conducción:

• Silicio: 0.7 V
• Germanio: 0.3 V

2. Polarización inversa

Ocurre cuando:

• El ánodo está negativo
• El cátodo positivo

En esta condición:

• La barrera aumenta
• El diodo bloquea el paso de corriente

⚠️ Solo fluye una pequeña corriente llamada corriente de fuga

¿Qué significa “rectificador”?

El término rectificador proviene de la función principal del diodo:

👉 Convertir corriente alterna (AC) en corriente continua (DC)

Esto es fundamental porque la mayoría de dispositivos electrónicos trabajan con corriente continua.

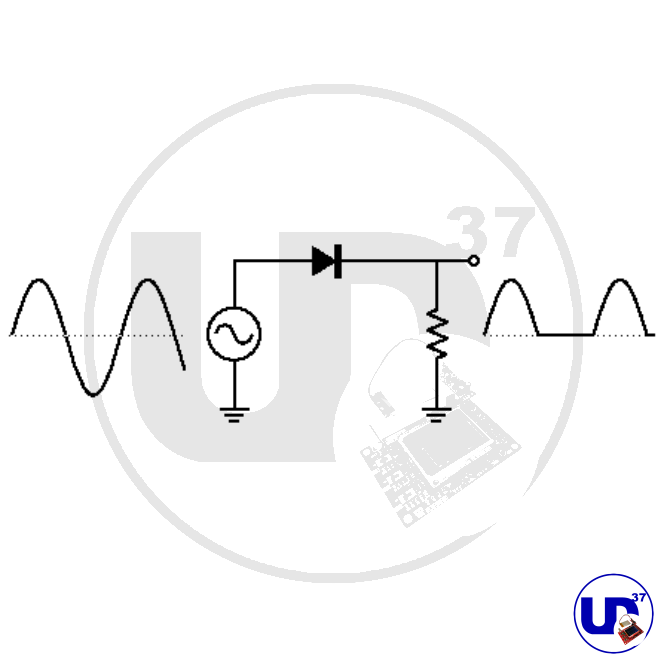

Rectificación de media onda

Es el tipo de rectificación más simple.

¿Cómo funciona?

• Se utiliza un solo diodo
• Solo deja pasar la mitad positiva de la señal AC
• Bloquea la mitad negativa

Resultado:

• Se obtiene una señal pulsante
• No es completamente DC, pero sirve como base

📉 Desventaja:

• Baja eficiencia
• Alto rizado (ruido)

Rectificación de onda completa

Para mejorar el rendimiento, se utiliza la rectificación de onda completa.

Métodos:

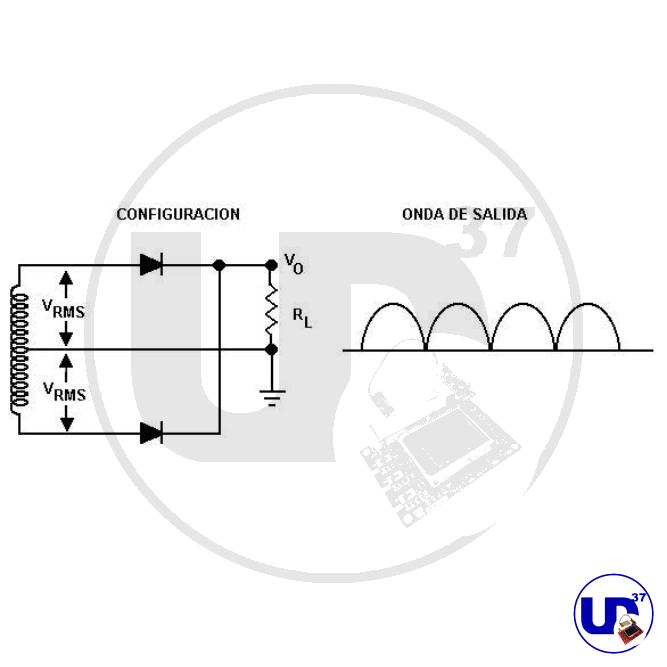

1. Con transformador con derivación central

• Usa dos diodos

2. Puente rectificador (más común)

• Usa 4 diodos

Ventajas:

• Aprovecha toda la señal AC
• Mayor eficiencia
• Menor rizado

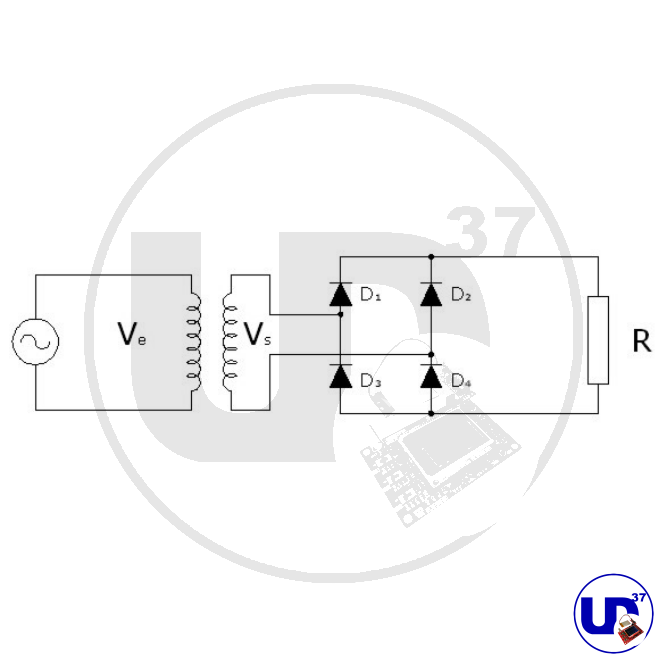

El puente rectificador

Es una de las configuraciones más utilizadas en electrónica.

Funcionamiento:

• Durante el ciclo positivo → conducen 2 diodos
• Durante el ciclo negativo → conducen otros 2

📌 Resultado:

• La salida siempre tiene la misma polaridad

Características principales de un diodo rectificador

1. Voltaje máximo inverso (VRRM)

Es el voltaje máximo que el diodo puede soportar en polarización inversa sin dañarse.

2. Corriente máxima (IF)

Es la corriente máxima que puede circular en conducción directa.

3. Caída de tensión (VF)

Es el voltaje que se pierde cuando el diodo conduce.

• Generalmente: 0.7 V en silicio

4. Tiempo de recuperación

Tiempo que tarda el diodo en dejar de conducir al cambiar de estado.

Importante en aplicaciones de alta frecuencia.

Tipos de diodos rectificadores

1. Diodos de propósito general

• Usados en fuentes básicas
• Ejemplo: serie 1N400x

2. Diodos rápidos

• Diseñados para alta frecuencia
• Menor tiempo de recuperación

3. Diodos Schottky

• Menor caída de tensión (≈0.3 V)
• Mayor eficiencia
• Muy usados en fuentes conmutadas

Aplicaciones del diodo rectificador

Los diodos rectificadores están en prácticamente todos los sistemas electrónicos:

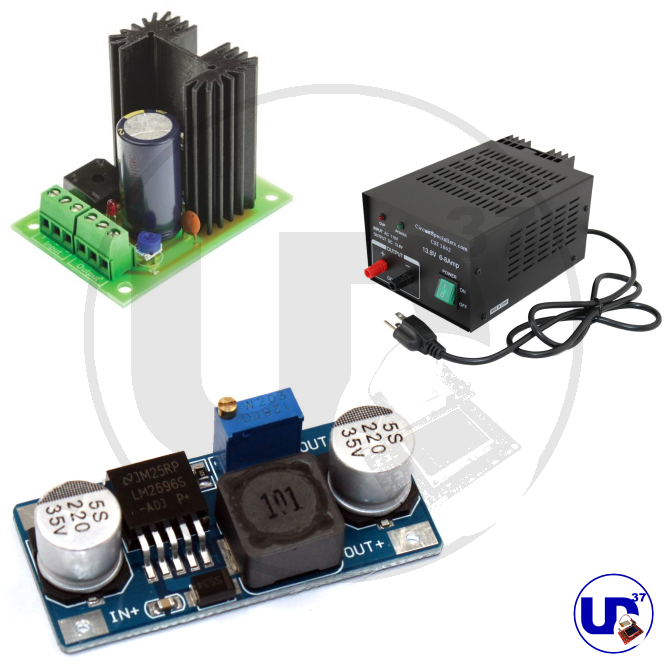

1. Fuentes de alimentación

• Conversión de AC a DC

2. Protección de circuitos

• Evitan polaridad inversa

3. Cargadores de baterías

4. Sistemas de energía solar

5. Electrónica automotriz

Ejemplo práctico: fuente básica con diodo

Un circuito típico incluye:

1. Transformador
2. Diodo rectificador
3. Condensador de filtrado
4. Regulador (opcional)

Proceso:

1. AC entra al transformador
2. El diodo rectifica la señal
3. El condensador suaviza la señal
4. Se obtiene DC más estable

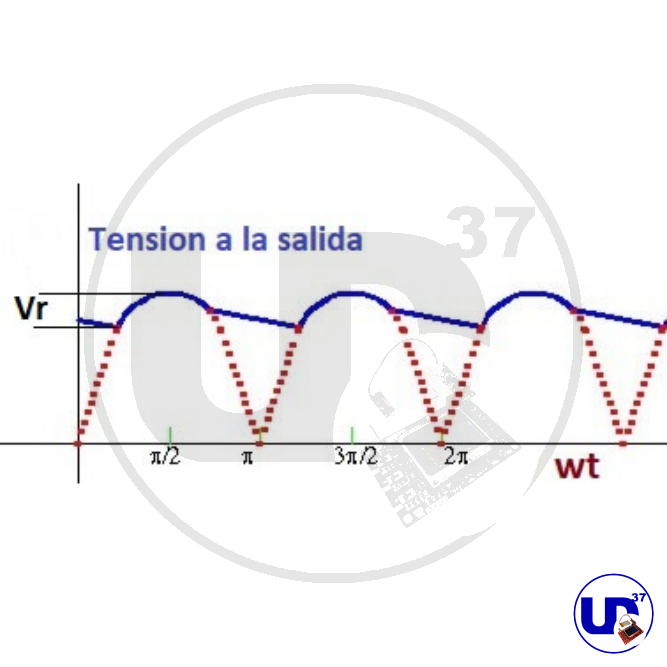

El rizado (Ripple)

Después de rectificar, la señal no es completamente plana.

Esto genera el llamado rizado.

Solución:

• Uso de condensadores
• Uso de reguladores de voltaje

Selección correcta del diodo

Para elegir un diodo adecuado debes considerar:

1. Voltaje

Debe ser mayor al voltaje máximo del circuito

2. Corriente

Debe soportar la carga total

3. Tipo de aplicación

• Baja frecuencia → diodo normal
• Alta frecuencia → diodo rápido o Schottky

Errores comunes al usar diodos

❌ Conectarlo al revés

❌ No considerar la corriente

❌ No calcular el voltaje inverso

❌ No usar disipación térmica

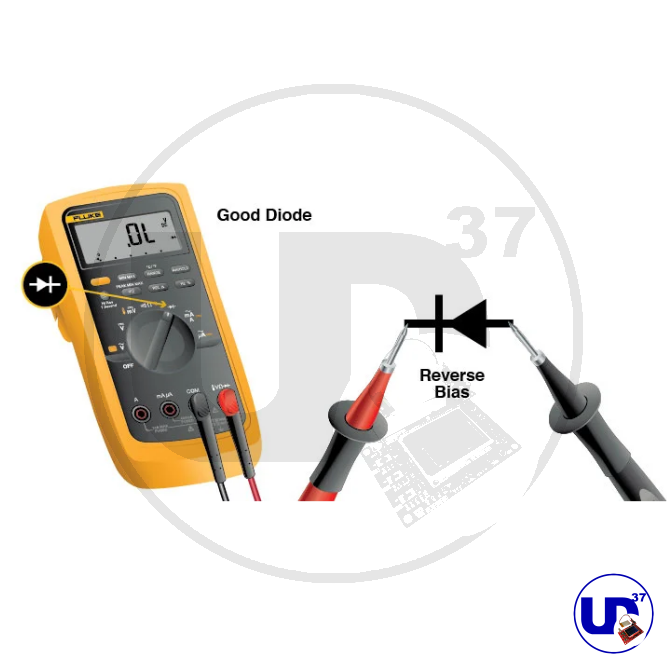

Prueba de un diodo con multímetro

Puedes verificar un diodo fácilmente:

Pasos:

1. Colocar el multímetro en modo diodo
2. Medir en polarización directa
   • Debe marcar ~0.6–0.7 V
3. Medir en inversa
   • Debe marcar circuito abierto

Importancia en la electrónica moderna

Sin diodos rectificadores:

• No existirían fuentes de alimentación eficientes
• Los dispositivos electrónicos no podrían funcionar con la red eléctrica
• La conversión de energía sería mucho más compleja

Conclusión

El diodo rectificador es uno de los componentes más importantes en electrónica. Su capacidad de permitir el paso de corriente en un solo sentido lo convierte en la base de la conversión de energía eléctrica.

Desde fuentes de alimentación simples hasta sistemas electrónicos avanzados, este pequeño componente desempeña un papel crucial.

Comprender su funcionamiento no solo te permitirá diseñar mejores circuitos, sino también diagnosticar fallas y optimizar tus proyectos electrónicos.
