Curso de electrónica básica #2.15 – El Triac
Introducción
Sean bienvenidos a este nuevo artículo, donde hablaré sobre el triac, que es un tiristor de corriente alterna.
Resumen
En este artículo veremos las principales características y funcionalidades del triac, veremos como este tiristor trabaja, como se presenta y para que nos sirve.
Definición
El triac es simplemente un componente de tipo tiristor de tres terminales que se asemeja en funcionamiento al SCR, pero dicho funcionamiento es distingue a que trabaja en ambas direcciones de circulación de corriente, por lo tanto, podemos inferir que este componente es lo mismo que un empaquetado de dos SCR’s en sentidos opuestos o un componente que trabaja en corriente alterna.
Este tiristor tiene unas junturas internas que hacen que se comporte como un SCR bidireccional.
Identificación
Simbología
El triac es un par de SCR’s empaquetados en sentido opuesto, por lo cual en su símbolo se nota como un SCR de dos direcciones. Se puede apreciar que sus terminales son MT1, MT2 y Gate, en vez de ser ánodo y cátodo.
En esta imagen podemos apreciar su simbología convencional.
Figura 1: Símbolo del triac
Conformación física
Apariencia y estructura externa
El triac por ser un tiristor común, también posee empaquetados que son comunes, por lo tanto, este adopta formas de empaquetados muy similares a los modelos de los transistores y tiristores más conocidos, como son el TO-92, el TO-220 y algunos casos en moneda.

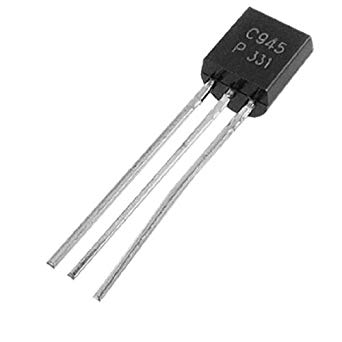

Figura 2: Empaquetado TO-92 para el triac

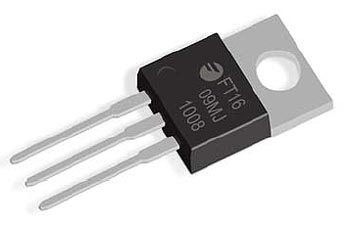

Figura 3: Empaquetado TO-220 para el triac
Estructura interna del triac
Dentro de este componente, mirándolo muy bien en sus capas de material, encontramos lo siguiente, vemos un aglomerado de varias capas de material tipo n y tipo p, esto solo para permitir la circulación de corriente em ambos sentidos, obviamente sus terminales principales MT1 y MT2 tienen en sus contactos los dos tipos de material, igual el que está conectado en el Gate.
De esta manera el tiristor tiene la particularidad de tener varios caminos de circulación de corriente, que lo hacen para voltajes en AC.
Figura 4: Estructura interna del triac
Funcionamiento
Polarizaciones y curvas de corriente
En este caso dado a que el triac se comporta como un SCR bidireccional, también su umbral de activación estará por encima del voltaje de 0.7 voltios entre la terminal MT2 y su Gate. Vemos que su activación de compuerta estará dada por cuatro cuadrantes.
En diversas condiciones de polaridad se presenta la activación del triac, por lo tanto, se puede inferir que el triac solo se activará si su voltaje supera los 0.7V o -0.7V entre el Gate y la terminal MT2, y también que haya un voltaje ac en sus terminales MT1 y MT2.
Figura 5: Cuadrantes de activación del triac
Aplicaciones
Una de las aplicaciones más populares del triac es el control de intensidad o de potencia para la activación de una carga en corriente alterna, por ejemplo, vemos la forma de controlar el ciclo de circulación de corriente por la carga seleccionada por medio de una unidad de control. Esta unidad puede que solo entregue un voltaje de activación de Gate positivo.
También aplicado en dimmers de control de intensidad de corriente en alterna, como en motores, bombillas y demás.

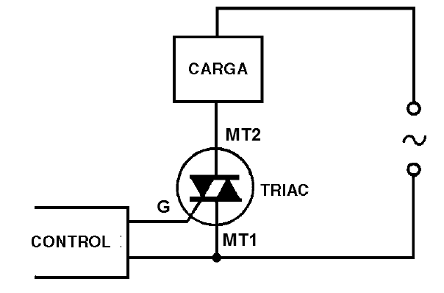

Figura 6: Control de circulación de corriente con el triac
Figura 7: Control de intensidad de corriente con diac y triac
Conclusiones sobre el triac
- El triac como tiristor es muy utilizado en circuitos de corriente alterna para variar la potencia y controlar su flujo.
- Usado mayormente en circuitos de corriente alterna.
- Con ayuda del diac, se puede obtener un circuito de muy buena funcionalidad para el control de intensidad de corrientes por cargas de corriente alterna como bombillas, motores, transformadores, entre otros.
Referencias
- Unicrom.com.
- Wikipedia.
- Electrónica: teoría de circuitos y dispositivos electrónicos –Louis Nashelsky y Robert L. Boylestad.
