Curso de Electrónica Básica #1.0: Introducción a la Electrónica
Introducción
La electrónica es la base de la tecnología moderna, y comprender sus fundamentos puede abrirte un mundo de posibilidades en diseño, reparación y creación de dispositivos. En este artículo, exploraremos desde los conceptos más teóricos, como el modelo atómico y la conducción de electrones, hasta la aplicación práctica en circuitos electrónicos básicos.
Este enfoque integral te permitirá adquirir una base sólida para tus futuros proyectos en el apasionante campo de la electrónica.
Comprendiendo la Electrónica desde el Modelo Atómico

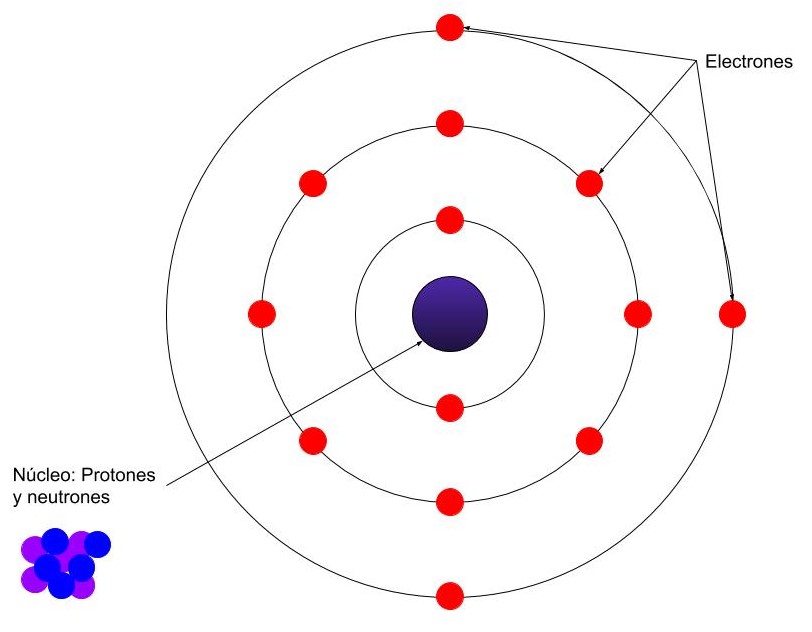

El Átomo: La Unidad Fundamental
Todo en el universo está compuesto de átomos. Estos, a su vez, están formados por tres partículas principales:
- Electrones: Partículas con carga negativa que orbitan alrededor del núcleo.
- Protones: Partículas con carga positiva que se encuentran en el núcleo.
- Neutrones: Partículas sin carga que también forman parte del núcleo.
En electrónica, los electrones son los protagonistas, ya que su movimiento genera el flujo de corriente eléctrica.
Los Electrones de Valencia
Los electrones que se encuentran en la capa más externa del átomo, conocida como capa de valencia, son los responsables de las propiedades eléctricas de los materiales. En materiales conductores, como el cobre, estos electrones están poco ligados al núcleo y pueden moverse fácilmente bajo la influencia de un voltaje.
Conductores, Semiconductores y Aislantes
- Conductores: Tienen electrones de valencia libres. Ejemplo: cobre y aluminio.
- Semiconductores: Tienen una cantidad controlada de electrones libres gracias a un proceso llamado dopaje. Ejemplo: silicio y germanio.
- Aislantes: Los electrones están fuertemente ligados al núcleo, impidiendo el paso de corriente. Ejemplo: plástico y vidrio.

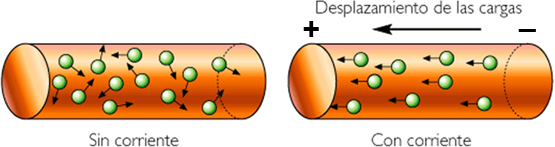

Cómo Fluyen los Electrones en un Circuito
Cuando aplicamos un voltaje a un conductor, los electrones libres comienzan a moverse, creando un flujo de corriente. Este fenómeno, conocido como conducción eléctrica, sigue estos principios:
- El voltaje actúa como una fuerza que impulsa a los electrones.
- La resistencia del material limita la cantidad de corriente que puede fluir.
- El campo eléctrico generado por el voltaje organiza el movimiento de los electrones, que de otra manera estarían en movimiento aleatorio.
En los circuitos eléctricos, este flujo de electrones se utiliza para alimentar dispositivos, activar componentes y transmitir información.

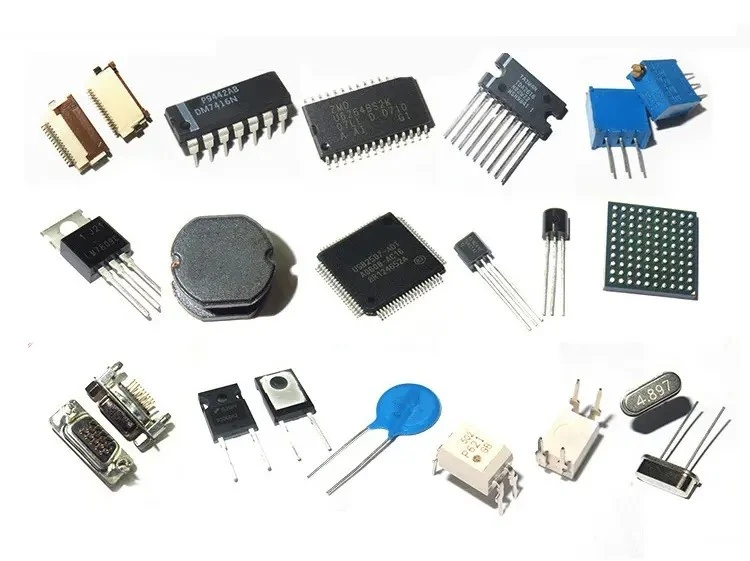

Componentes Electrónicos Básicos
Una vez que entendemos cómo fluyen los electrones, es fundamental conocer los componentes básicos que forman cualquier circuito:
1. Resistencias
- Su función principal es limitar el flujo de corriente en un circuito.
- Se utilizan para proteger componentes sensibles como LEDs o transistores.
2. Capacitores
- Almacenan energía en forma de campo eléctrico y la liberan cuando es necesario.
- Se emplean en circuitos de filtrado, temporización y estabilización de voltaje.
3. Diodos
- Permiten el paso de corriente en una sola dirección, protegiendo los circuitos contra polaridades incorrectas.
- Ejemplo: Diodos LED que emiten luz al ser polarizados correctamente.
4. Transistores
- Actúan como interruptores o amplificadores en circuitos electrónicos.
- Son el corazón de la mayoría de dispositivos electrónicos modernos.
Ley de Ohm: La Base Matemática de la Electrónica
La Ley de Ohm relaciona tres magnitudes fundamentales: voltaje (V), corriente (I) y resistencia (R). Su fórmula básica es:
V=I⋅RV = I \cdot RV=I⋅R
Esta ecuación es esencial para diseñar y analizar circuitos electrónicos. Por ejemplo, te permite calcular la resistencia necesaria para limitar la corriente que atraviesa un LED o el voltaje requerido para operar un motor.
Montaje Práctico: Tu Primer Circuito
Con los conceptos básicos claros, puedes dar el siguiente paso: construir un circuito sencillo.
Materiales Necesarios:
- Protoboard.
- LED y resistencia de 220 ohmios.
- Fuente de alimentación de 5V o baterías.
- Cables de conexión.
Procedimiento:
- Coloca el LED en el protoboard, observando la polaridad (el ánodo es más largo).
- Conecta la resistencia al ánodo del LED.
- Completa el circuito conectando la resistencia a la fuente de alimentación y el cátodo del LED al terminal negativo.
- Enciende la fuente de alimentación y observa cómo el LED se ilumina.
La Conexión entre Teoría y Práctica
Entender cómo los electrones fluyen en un conductor y cómo interactúan con los componentes electrónicos es clave para diseñar circuitos funcionales. Este conocimiento también te permite diagnosticar problemas en dispositivos electrónicos y mejorarlos.
