Cómo Implementar un Convertidor Buck en tus Proyectos

Introducción

Los convertidores Buck son esenciales en electrónica de potencia, ya que permiten reducir voltajes de manera eficiente. En este artículo, aprenderás cómo implementar un convertidor Buck en tus proyectos, desde su principio de funcionamiento hasta su diseño, montaje y pruebas experimentales.

¿Qué es un Convertidor Buck?

Un convertidor Buck es un regulador de conmutación que reduce la tensión de entrada sin generar excesivas pérdidas de energía. Utiliza un transistor de conmutación, una bobina, un diodo y un capacitor para transformar la energía de forma eficiente.

Principales Ventajas del Convertidor Buck

• Alta eficiencia (>90%) en comparación con reguladores lineales.
• Disipación de calor reducida.
• Ideal para alimentar circuitos de bajo voltaje desde fuentes de mayor tensión.
• Aplicaciones en fuentes de alimentación, cargadores y sistemas embebidos.

Materiales Necesarios

Para construir un convertidor Buck, necesitarás:

• MOSFET de conmutación (Ej: IRF540, IRLZ44N).

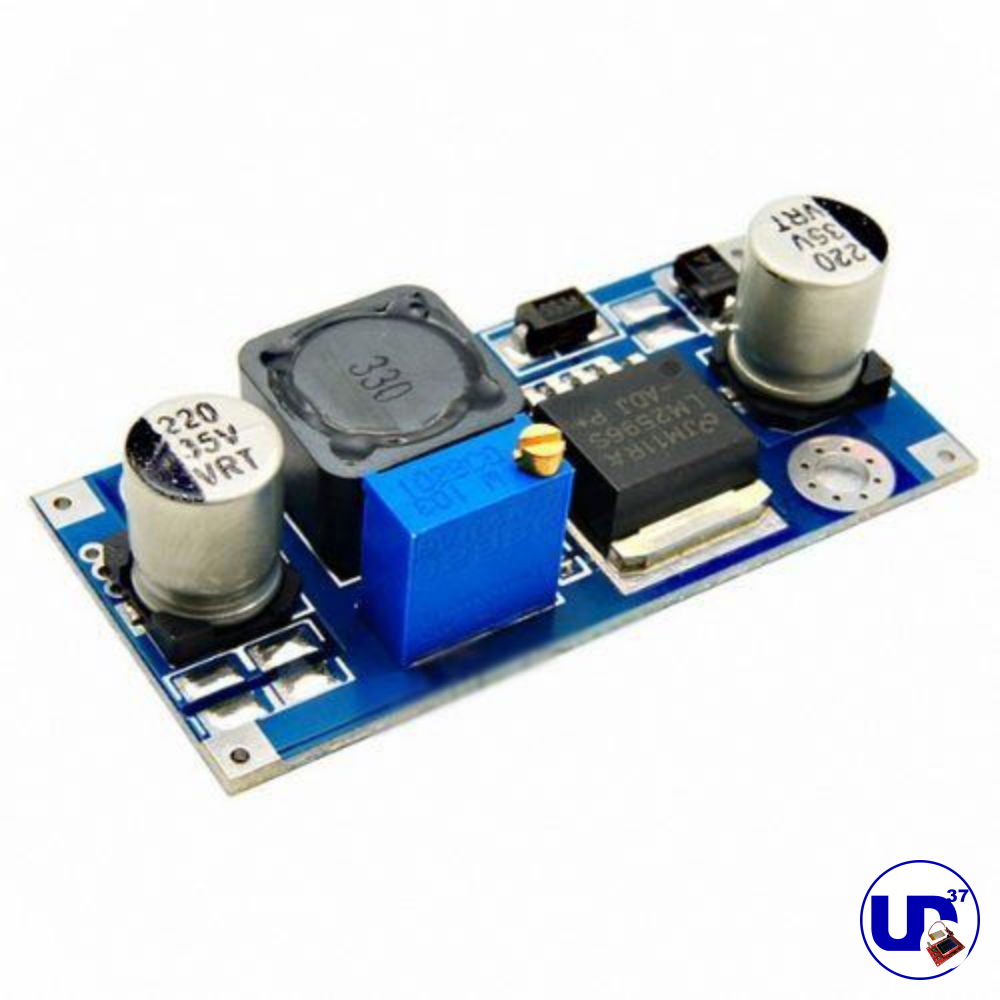

• Controlador PWM (Ej: TL494, SG3525, LM2576 en módulos compactos).
• Inductor (valor dependiendo del voltaje y corriente requerida).
• Diodo Schottky (Ej: 1N5819, SS34).
• Capacitores de filtrado.
• Resistencias para retroalimentación.
• Fuente de alimentación DC.
• Multímetro y osciloscopio para pruebas.

Diseño y Construcción del Convertidor Buck

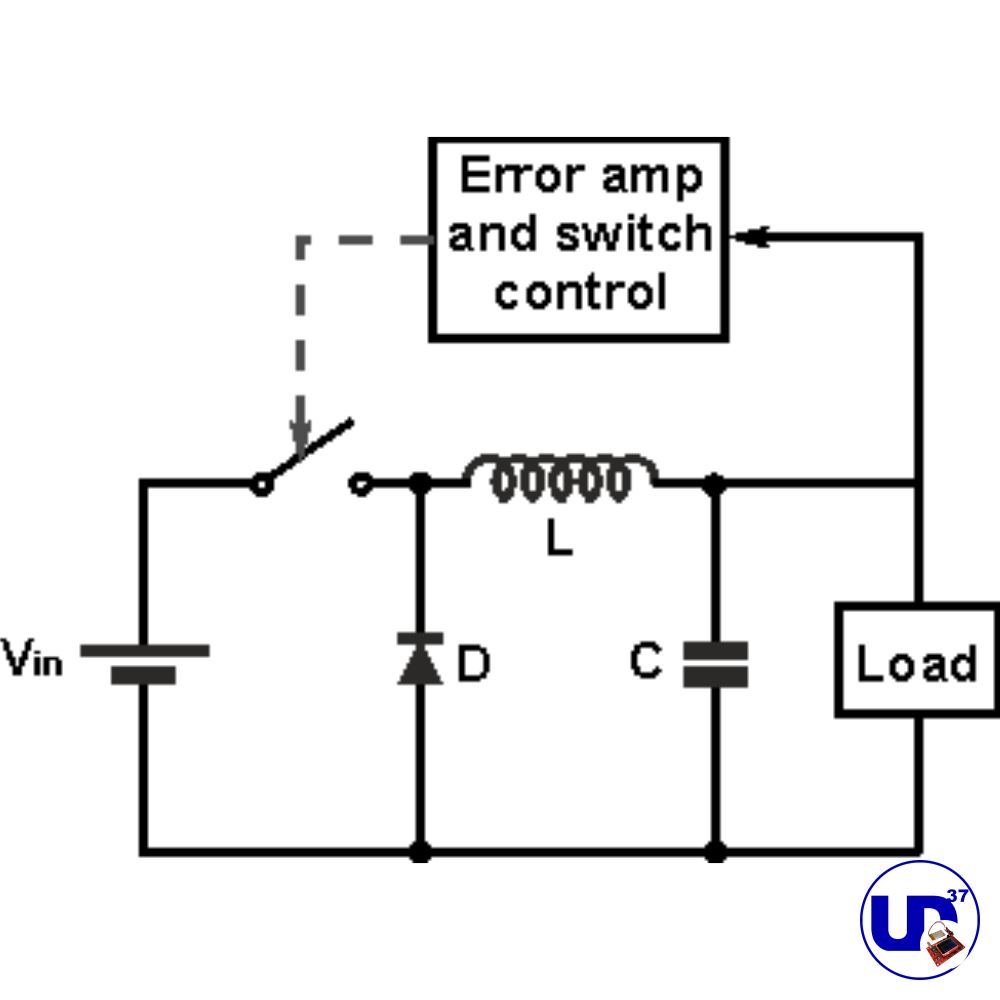

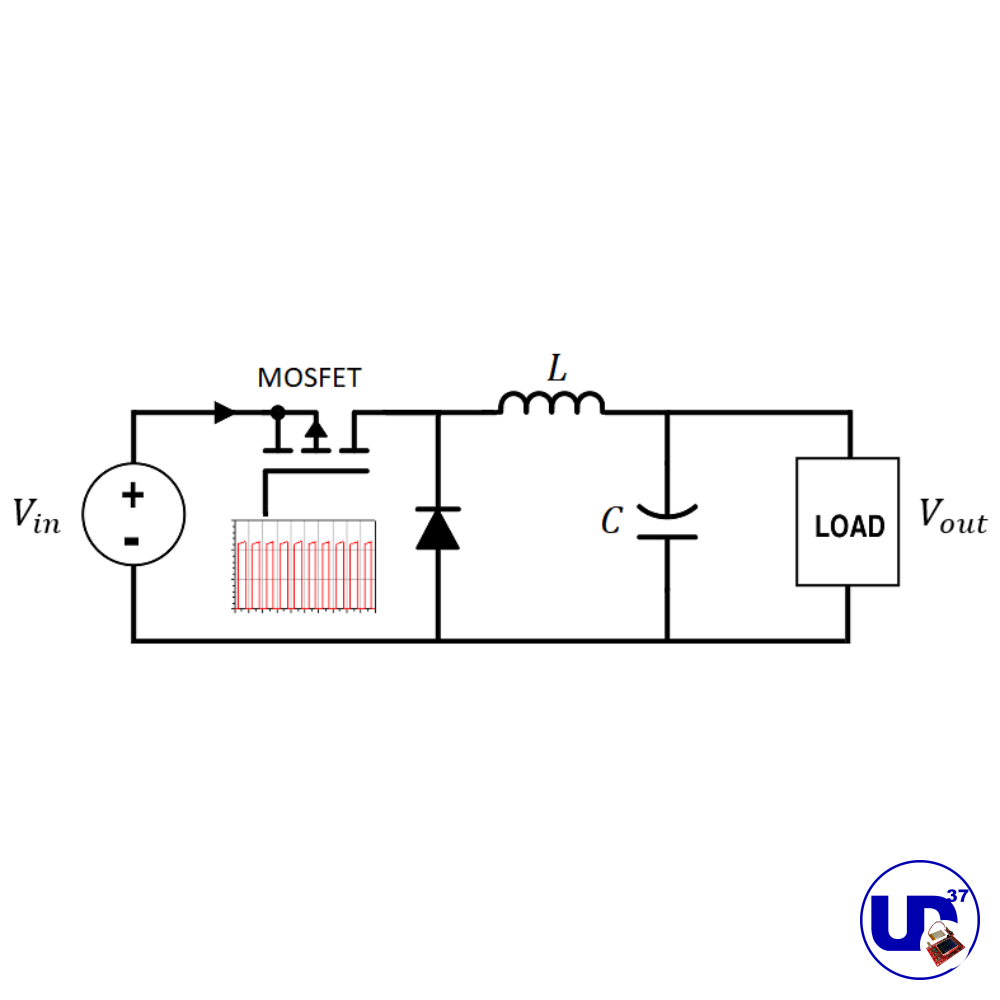

1. Esquemático Básico del Convertidor Buck

El circuito se basa en la conmutación rápida del MOSFET, controlada por un PWM. La bobina almacena y libera energía de manera controlada, mientras que el diodo y los capacitores suavizan la señal de salida.

Aprende Más con Nuestro Curso de Diseño de Circuitos Electrónicos

2. Montaje Paso a Paso

1. Arma el circuito en protoboard o PCB según el esquemático.
2. Ajusta la frecuencia PWM para optimizar la eficiencia.
3. Prueba la tensión de salida con carga variable.
4. Monitorea el rendimiento térmico del MOSFET y el inductor.

3. Pruebas Experimentales

• Medición de la eficiencia bajo diferentes cargas.
• Evaluación de la estabilidad de voltaje con osciloscopio.
• Identificación de ruido y reducción de ripple con mejores filtros.

Solución a Problemas Comunes

1. Ruido excesivo en la salida: Usar capacitores de mejor calidad y aumentar la inductancia.
2. Sobrecalentamiento del MOSFET: Implementar disipadores o ajustar la frecuencia de conmutación.
3. Pérdidas por el diodo: Usar diodos Schottky de menor caída de voltaje.

Aplicaciones Prácticas

• Alimentación de microcontroladores desde baterías.
• Regulación de voltaje en drones y robótica.

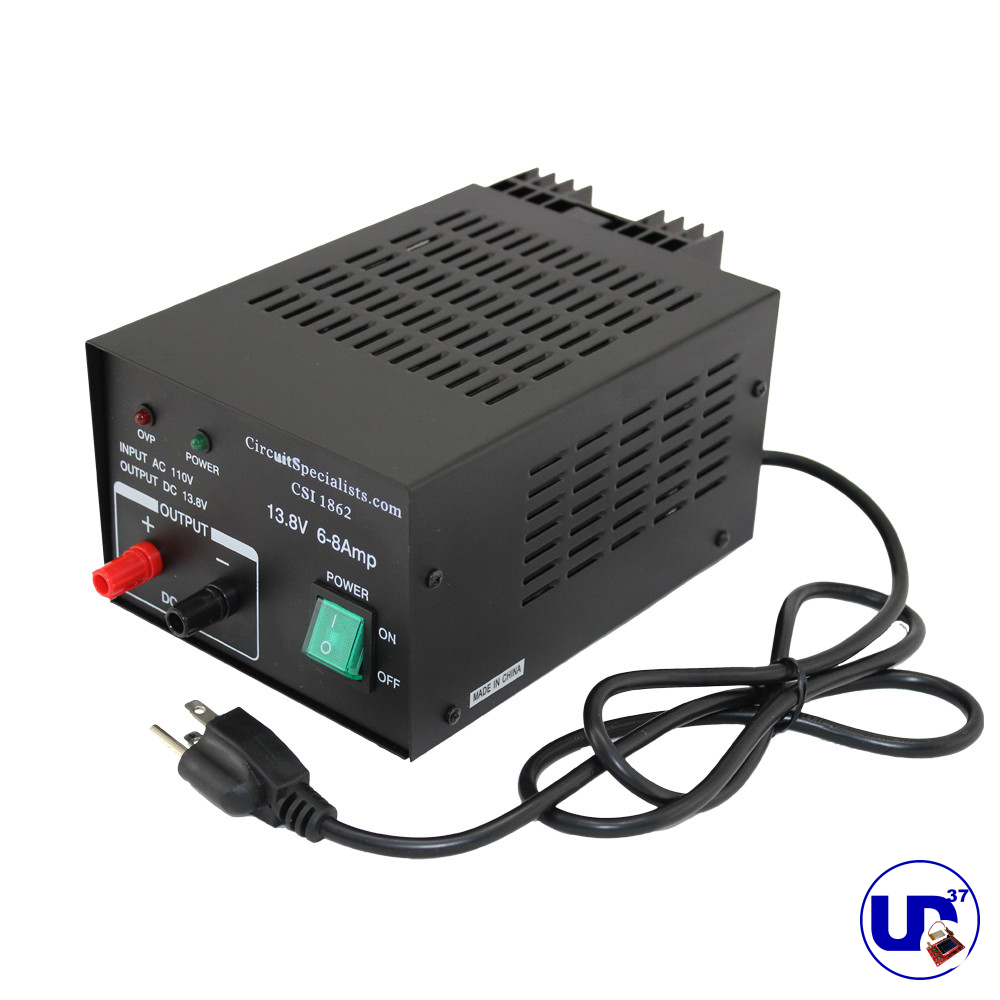

• Fuentes de alimentación ajustables para proyectos electrónicos.
